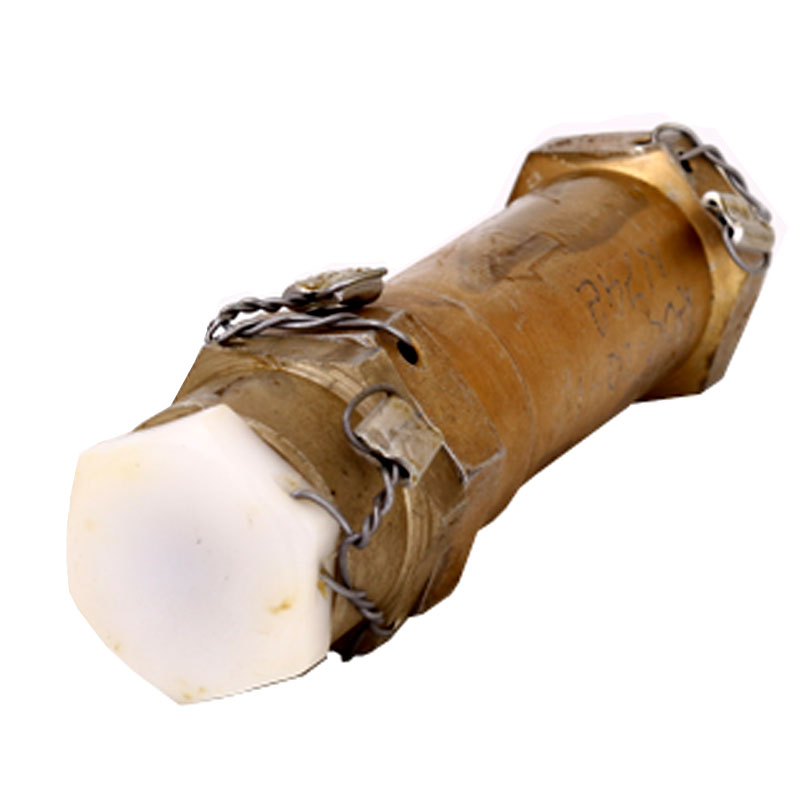

Клапан КОС-10-1

Обратный клапан КОС-10-1 предназначен для перекрытия рабочей жидкости в обратном направлении и свободного пропускания жидкости в одном направлении. Клапан КОС-10-1 применяется в силовых гидравлических системах (СГС) и в гидравлических системах управления (ГСУ).

Производитель:
Вложения:
Паспорт(797.12 КБ)
Наличие:
Под заказ
+7(499)346-62-92

Габариты клапана КОС-10-1

Рис.1 - Гарабиты клапана

Габариты клапана

Модификация

L, мм

1, мм

S, мм

Д, мм

Д1, мм

Д1 мм

в, мм

В, мм

КОС-16-1.577-99.2478-01

114

100

30

М20х1,5-6Н

20,51-111

21,8

4±0,2

17

Присоединительный клапан КОС-10-1

Рис.2 - Присоединительные каналы клапана

Технические характеристики

Условный проход

10

Рабочая жидкость

масло АУП, масло МГЕ-10А жидкость ПГВ

Максимальное рабочее давление

25 МПа

Давление открытия рабочего клапана

До 1 МПа

Номинальный расход рабочей жидкости

0,63 x 10-3 м3

Гидравлическое сопротивление клапана

1 МПа

Материал

Сталь

Масса

0,38 кг
