Клапан 16ч3п(нж)

Категория:
Цена: По запросу
Нужна консультация?
  • 7(499) 677-66-22
  • priborpost@yandex.ru

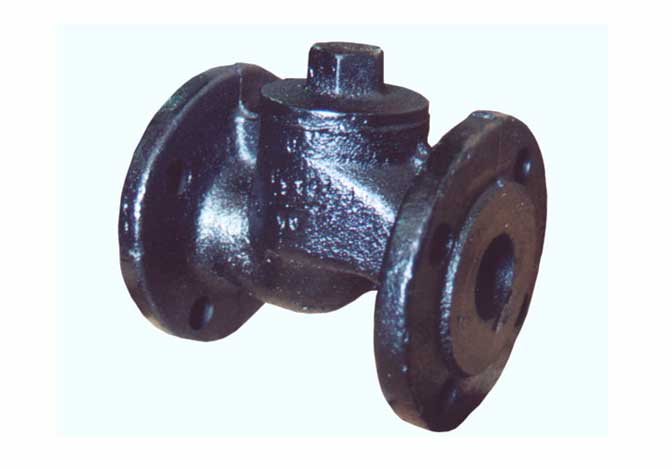

Клапан обратный подъёмный фланцевый 16ч3п(нж)является частью защитной трубопроводной арматуры, используется для предотвращения возможности изменения на обратное потока рабочей среды, при гидравлическом разрыве или ударе трубопроводов.

Область применения

Клапан устанавливается на трубопроводе для предотвращения обратного тока воды, пара рабочей температурой до 225 (300)°С.

  • РN - 16
  • Рпр - 24
  • Рр при Тр-225 С - 4,5 кгс/см2
  • Рр при Тр меньше 120 С - 16 кгс/см2

Конструктивное исполнение

Детали 16ч3п(нж) изготовлены из:

  • корпус, крышка - серый чугун,
  • золотник – ковкий чугун, сталь 20,
  • уплотнительная поверхность затвора - резина или кожа, фторопласт,сталь20х13.

Рабочая среда подается под золотник. Клапаны устанавливаются на горизонтальном трубопроводе крышкой вверх.

Габаритные размеры
Условный проход Ду L Д Д1 Д2 b d H Количество отверстий, S Вес
25 120 115 85 68 14 14 70 4 27 3,3
32 140 135 100 75 16 14 4 - - -
40 170 145 110 88 16 18 92,5 4 32 7,0
50 200 160 125 102 17 18 101,5 4 36 9,4
