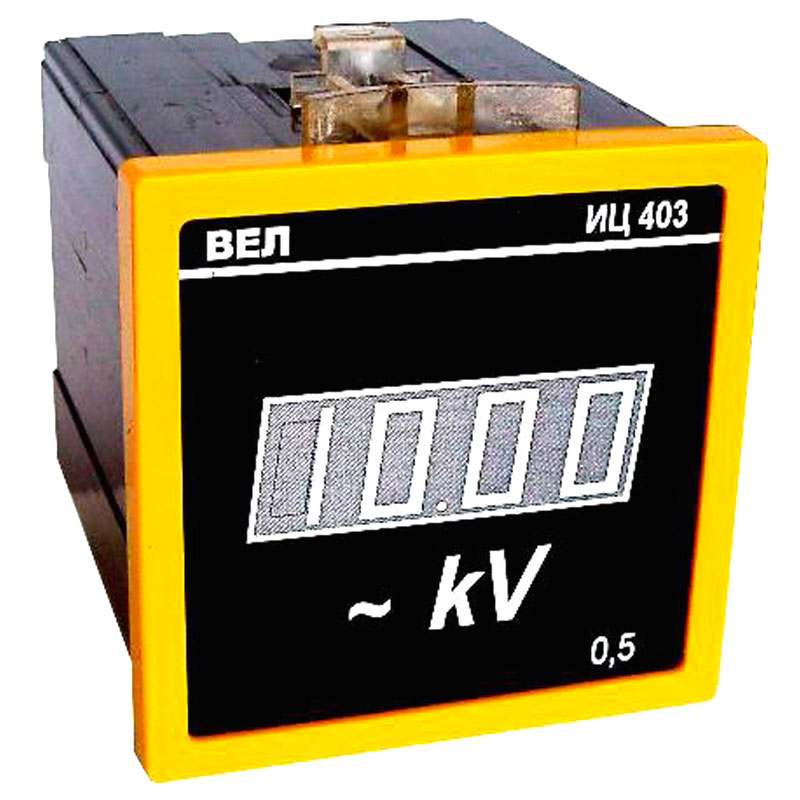

Киловольтметр ИЦ403 предназначен для замеров текущего значения высокого напряжения в электроцепях переменного тока, при подаче на измерительный выход напряжения, идущего от высоковольтного трансформатора напряжения.
|
Номинальное значение измеряемого напряжения при работе совместно с понижающим трансформатором напряжения |
1;2;3;5;6;10;20;35;50;60;110;200;500 кВ |
|
|
Диапазон измеряемых напряжений |
0,05-1,2 В |
|
|
Класс точности |
1 |
|
|
Номинальное напряжение, подаваемое на измерительный вход |
100 В |
|
|
Диапазон напряжений питания |
переменного тока |
85-265 В (при 50 Гц) |
|
постоянного тока |
60-350 В |
|
|
Потребляемая мощность |
до 2 Вт |
|
|
Допустимое напряжение между входом питания и входом измерения |
1000 В |
|
|
Цвет сечения (по требованию) |
красный, зеленый, желтый |
|
|
Высота цифр |
14 мм |
|
|
Диапазон рабочих температур |
от -40 °C до +55 °C |
|
|
Степень защиты электронного блока |
IP40 |
|
|
Степень защиты клеммника |
IP20 |
|
|
Размер установочного отверстия |
68х68 мм |
|
|
Габаритные размеры |
72х72х97 мм |
|
