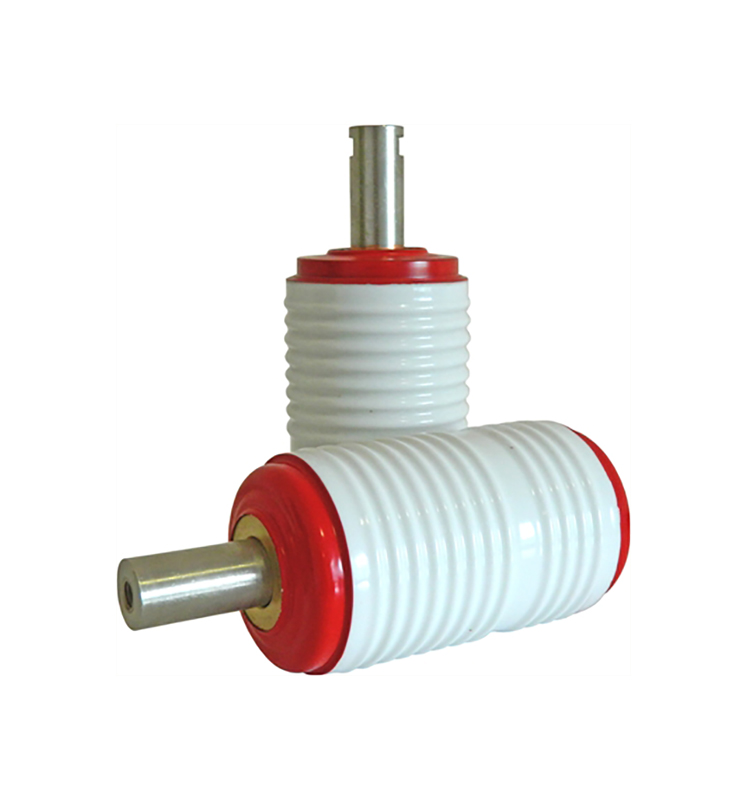

Камеры вакуумные дугогасительные КВДА предназначены для работы в вакуумных выключателях с номинальным напряжением 6 – 10 кВ трехфазного переменного тока частоты 50 Гц, который используется для оперативной коммутации электрических цепей, также для их защиты при перегрузках и коротких замыканиях.
Камеры вакуумные дугогасительные КВДА предназначены для работы в вакуумных выключателях с номинальным напряжением 6 – 10 кВ трехфазного переменного тока частоты 50 Гц, который используется для оперативной коммутации электрических цепей, также для их защиты при перегрузках и коротких замыканиях.
Номинальное рабочее напряжение, кВ | 10 |
Наибольшее рабочее напряжение, кВ | 12 |
Номинальный ток, А | 630 |
Испытательное одноминутное напряжение, кВ
- при приемке - при эксплуатации |
42
38 |
Коммутационная способность:
а) номинальный ток отключения, кА б) ток включения, кА: - наибольший пик - начальное действующее значение периодической составляющей в) время горения дуги, с, не более г) процентное содержание апериодической составляющей, % |
12,5
31,5 12,5 0,02 50 |
Стойкость при сквозных токах короткого замыкания:
а) наибольший пик, кА б) начальное действующее значение периодической составляющей, кА в) трехсекундный ток термической стойкости, кА г) дополнительное контактное нажатие, Н, не менее |
31,5
12,5 12,5 400 |
Электрическое сопротивление постоянному току при дополнительном контактном нажатии 400 Н, мкОм, не более | 40 |
Износ контактов, мм, не более | 2 |
Давление остаточных газов в камере, Па (мм рт.ст.), не более | (7,5·10-5) |
Ход подвижного контакта, мм | от 6 до 9 |
Мощность экспозиционной дозы неиспользуемого рентгеновского излучения на расстоянии 0,5 м от оси симметрии камеры (под углом 90) при отсутствии защитного экрана, мкР/с
а) при наибольшем рабочем напряжении 12 кВ, не более б) при испытательном одноминутном напряжении 42 кВ, не более |
0,03
1 |
Климатическое исполнение | УХЛ2 |
Габаритные размеры, мм
- высота - диаметр |
200
82 |
Масса, кг | 2 |
Камеры вакуумные дугогасительные КВДА соответствуют техническим условиям ТУ У 31.2-33355209-004:2011.
