Кабели КВБбШвнг, АКВБбШвн предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, прокладки в сухих и влажных производственных помещениях.
Область применения
Кабели используются для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ, при повышенных требованиях пожарной безопасности.
Кабели КВБбШвнг, АКВБбШвн предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, прокладки в сухих и влажных производственных помещениях.
Область применения
Кабели используются для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ, при повышенных требованиях пожарной безопасности.
| Параметры | Значение |
| Номинальное напряжение | 0,66 кВ |
| Испытательное напряжение | 3 кВ |
Диапазон температур:
|
не ниже -15°С от - 50°С до + 50°С |
| Радиус изгиба при монтаже | 10х кабеля |
| Срок службы проводов | 30 лет |

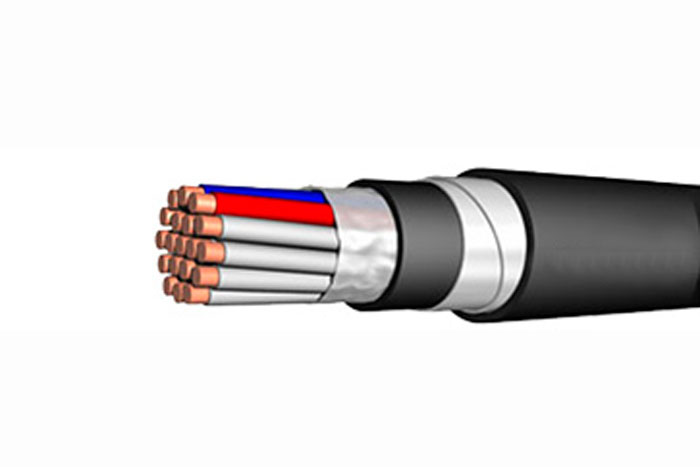

Конструктивное исполнение
Детали кабелей КВБбШвнг, АКВБбШвн изготовлены из:
- токопроводящая жила - алюминиевая или медная, 1 класса по ГОСТ 22483.
- изоляция из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку или цифровую маркировку.Изолированные жилы кабеля скручены между собой.
- оболочка из ПВХ пластиката.
- броня в виде двух стальных оцинкованных лент, наложенных обмоткой с зазором.
- защитный шланг из ПВХ пластиката, не поддерживающего горение.
| Число и номинальное сечение жил, шт х мм2 | Наружный диаметр провода, мм | Масса 1 км провода, кг | Электрическое сопротивление жил, в соответствии с ГОСТ22483, Ом/км |
| 4х1,0 | 13,4 | 302 | 18,1 |
| 4х1,5 | 14,0 | 335 | 12,1 |
| 4х2,5 | 14,9 | 400 | 7,41 |
| 4х4 | 16,5 | 506 | 4,61 |
| 4х6 | 17,8 | 613 | 3,08 |
| 4х10 | 20,6 | 852 | 1,83 |
| 5х1,0 | 14,1 | 333 | 18,1 |
| 5х1,5 | 14,7 | 373 | 12,1 |
| 5х2,5 | 15,8 | 450 | 7,41 |
| 7х1,0 | 14,8 | 378 | 18,1 |
| 1х1,5 | 15,5 | 429 | 12,1 |
| 7х2,5 | 16,7 | 529 | 7,41 |
| 7х4 | 18,7 | 693 | 4,61 |
| 7х6 | 20,2 | 865 | 3,08 |
| 7х10 | 24,1 | 1268 | 1,83 |
| 10х1,0 | 17,1 | 480 | 18,1 |
| 10х1,5 | 18,0 | 550 | 12,1 |
| 10х2,5 | 19,6 | 690 | 7,41 |
| 10х4 | 22,3 | 920 | 4,61 |
| 10х6 | 24,7 | 1186 | 3,08 |
| 10х10 | 29,4 | 1724 | 1,83 |
| 14х1,0 | 18,1 | 558 | 18,1 |
| 14х1,5 | 19,1 | 649 | 12,1 |
| 14х2,5 | 20,9 | 833 | 7,41 |
| 14х4 | 24,2 | 1157 | 4,61 |
| 19х1,0 | 19,5 | 661 | 18,1 |
| 19х1,5 | 20,6 | 779 | 12,1 |
| 19х2,5 | 22,6 | 1018 | 7,41 |
| 27х1,0 | 22,1 | 838 | 18,1 |
| 27х1,5 | 23,5 | 1000 | 12,1 |
| 27х2,5 | 26,4 | 1356 | 7,41 |
| 37х1,0 | 24,5 | 1048 | 18,1 |
| 37х1,5 | 69,8 | 1263 | 12,1 |
| 37х2,5 | 28,9 | 1702 | 7,41 |
