Индикаторы с прецизионной передачей типа «зубчатое колесо-рычаг» обеспечивают более высокую точность по сравнению с индикаторами часового типа.

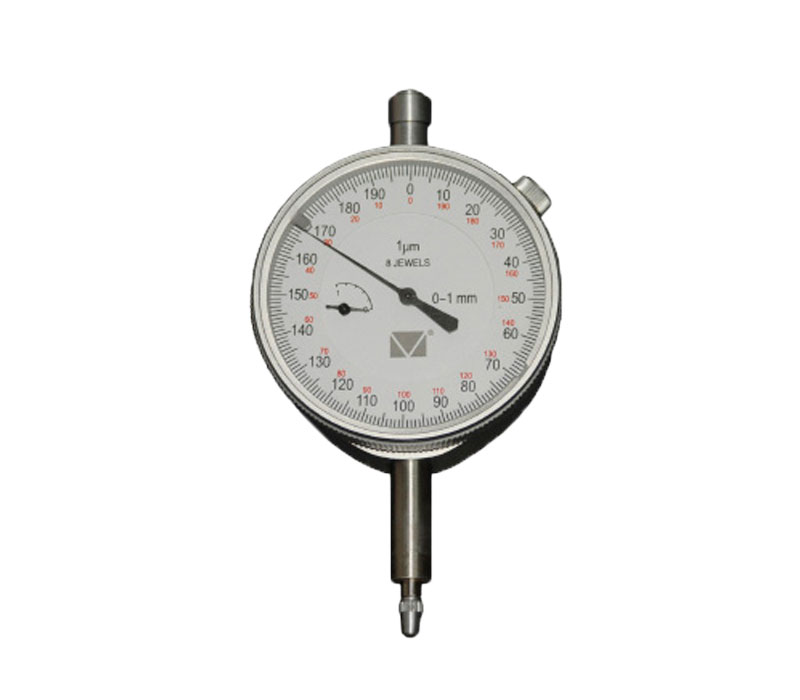

Индикаторы измерительные рычажно-зубчатые 1ИГ, 1МИГ-1, ИЧ-02ПТ предназначены для измерения линейных размеров изделий абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Индикаторы с прецизионной передачей типа «зубчатое колесо-рычаг» обеспечивают более высокую точность по сравнению с индикаторами часового типа.
Индикаторы измерительные рычажно-зубчатые 1ИГ, 1МИГ-1, ИЧ-02ПТ предназначены для измерения линейных размеров изделий абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Головки измерительные рычажно-зубчатые 1ИГ-0,001 предназначены, в основном, для использования их в качестве отсчетного устройства в таких средствах измерительной техники, как нутромеры индикаторные, скобы и т.д.
| Тип | Диапазон, | Цена деления, | Погрешность, | Усилие, |
| мм | мм | мм | Н | |
| ИЧ-05ПТ кл.0 | 0-5 | 0,001 | ±0,006 | 3 |
| ИЧ-05ПТ кл.1 | 0-5 | 0,001 | ±0,010 | 3 |
| 1МИГ кл.0 | 0-1 | 0,001 | ±0,0025 | 3 |
| 1МИГ кл.1 | 0-1 | 0,001 | ±0,004 | 3 |
| ИЧ-01ПТ кл.0 | 0-1 | 0,001 | ±0,005 | 3 |
| ИЧ-01ПТ кл.1 | 0-1 | 0,001 | ±0,008 | 3 |
Порядок работы
- сообщить измерительному стержню натяг, совместив нулевой штрих шкалы со стрелкой. Для точной установки нуля воспользоваться вращением винта, расположенного в нижней части головки. При этом измерительный наконечник должен контактировать с контролируемым изделием;
- протереть измеряемое изделие чистой мягкой тканью;
- измерительный стержень должен перемещаться плавно, без ударов;
- оберегать головку от ударов и не допускать ее падения даже с незначительной высоты;
- ввинчивать новый наконечник в измерительный стержень следует без значительных усилий, до установки головки в стойку;
- закреплять головку в стойке без пережима.
