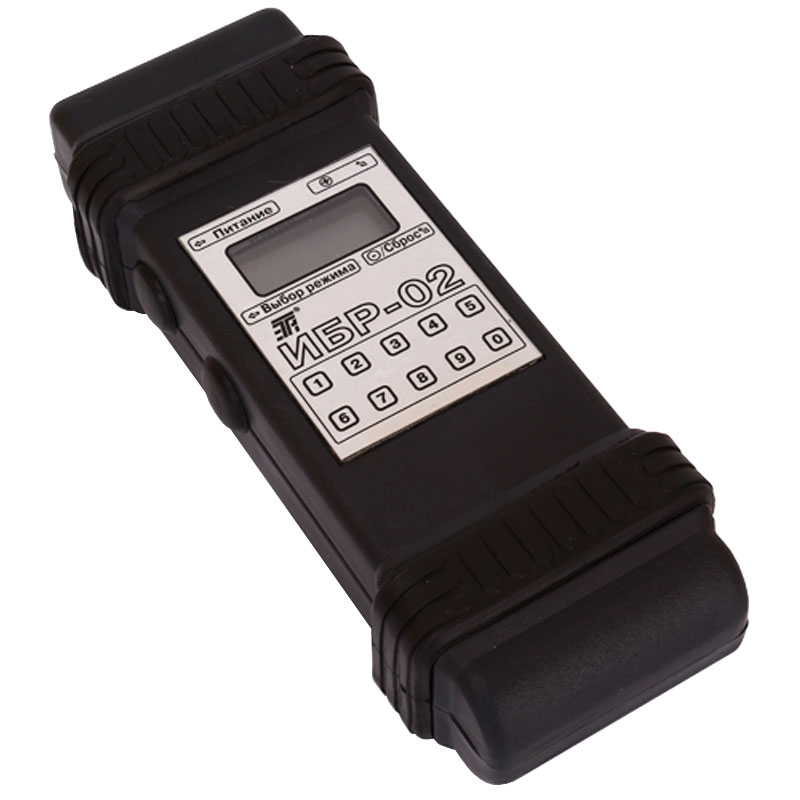

Индикатор ИБР-02 (балансировщик роторов вращающихся машин) предназначен для контроля вибрации вращающихся машин, динамической балансировки (одно- и двухплоскостной) их роторов в собственных подшипниках и обеспечивает: оценку интенсивности вибрации машины; определение частоты вращения ротора, виброскоростей на частоте вращения ротора и их фазовых углов; автоматический расчёт корректирующих масс и углов коррекции.
Область применения индикатора
ИБР-02 предназначен для предприятий, эксплуатирующих или ремонтирующих вращающиеся машины с жестким ротором с частотой вращения от 300 до 15000 об/мин.
Принцип работы
При контроле интенсивности вибрации измеряется виброскорость (среднеквадратическое значение (СКЗ)) в диапозоне 5 – 1000 Гц.
При балансировке ротора определяются частота вращения ротора, виброскорости (СКЗ) на частоте вращения ротора и их фазовые углы при пробных пусках и с их помощью автоматически вычисляются корректирующие массы и углы коррекции.
Контролируемый параметр при оценке интенсивности вибрации машины |
виброскорость (среднеквадратическое значение) |
Динамический диапазон |
0,4-200 мм/с |
Частотный диапазон |
5-1000 Гц |
Индикация |
жидкокристаллическая графическая |
Способ определения фазового угла виброскорости |
визуальный с помощью луча встроенного стробоскопа, синхронизированного вибросигналом |
Питание |
автономное или от внешнего блока питания |
Напряжение питания |
5 В |
Потребляемая мощность |
1,2 Вт |
Габаритные размеры |
205х80х50 мм |
Масса |
0,5 кг |
