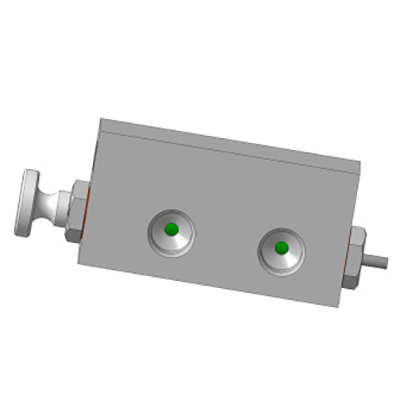

Гидрораспределители с ручным управлением ГРР

Область применения

  • Гидрораспределители с ручным управлением ГРР (гидрораспределители) предназначены для ручного переключения подачи с одной магистральной трубы на другую.
  • Гидрораспределители работают на чистой консистентной смазке с числом пенетрации не ниже 290 в интервале температур смазки  от плюс 15 до плюс 50°С.
  • Гидрораспределители изготавливаются с присоединительной резьбой

Rс1/2 ГОСТ 6211-81 и К1/4 ГОСТ 6111-52

Производитель:
Наличие:
Под заказ

Область применения

  • Гидрораспределители с ручным управлением ГРР (гидрораспределители) предназначены для ручного переключения подачи с одной магистральной трубы на другую.
  • Гидрораспределители работают на чистой консистентной смазке с числом пенетрации не ниже 290 в интервале температур смазки  от плюс 15 до плюс 50°С.
  • Гидрораспределители изготавливаются с присоединительной резьбой

Rс1/2 ГОСТ 6211-81 и К1/4 ГОСТ 6111-52

Гидрораспределители изготавливаются в климатическом исполнении УХЛ категории размещения 4 согласно ГОСТ 15150-69.

Описание

Общий вид, составные части, габаритные и присоединительные размеры гидрораспределителя  указаны на рисунке 1. Переключение  гидрораспределителя производится перемещением золотника из одного крайнего положения в другое.


1 –корпус, 2 – золотник, 3 -  кнопка

Рисунок 1 – Гидрораспределитель с ручным управлением ГРР

Схема работы гидрораспределителя показана на рисунке 2.

В положении 1 золотник находится  в крайнем правом  положении. При этом смазка из магистрали 1 подается в отвод 1, а из магистрали 2 – в отвод 2.

В положении 2 золотник перемещен в крайнее левое положение. При этом смазка из магистрали 1 подается в отвод 2, а из магистрали 2 – в отвод 1.


Рисунок 2 - Схема работы гидрораспределителя

Технические характеристики
Наименование параметра Исполнение
ГРР-К1/4 ГРР-Rc1/2

Условный проход

8

12

Присоединительная резьба D (cм. рис.1)

К1/4" ГОСТ 6111-52

Rс1/2 ГОСТ 6211-81

Номинальное давление,МПа (кг/см2)

10 (100)

Рабочий ход, мм

18

Реверсирование

Ручное

Масса, кг, не более

3,22

3,17

Обозначение

Пример условного обозначения гидрораспределителя с ручным управлением с присоединительной резьбой К1/4" ГОСТ 6111-52, поставляемый в страны с умеренным климатом:Гидрораспределитель ГРР- К1/4 УХЛ4.
