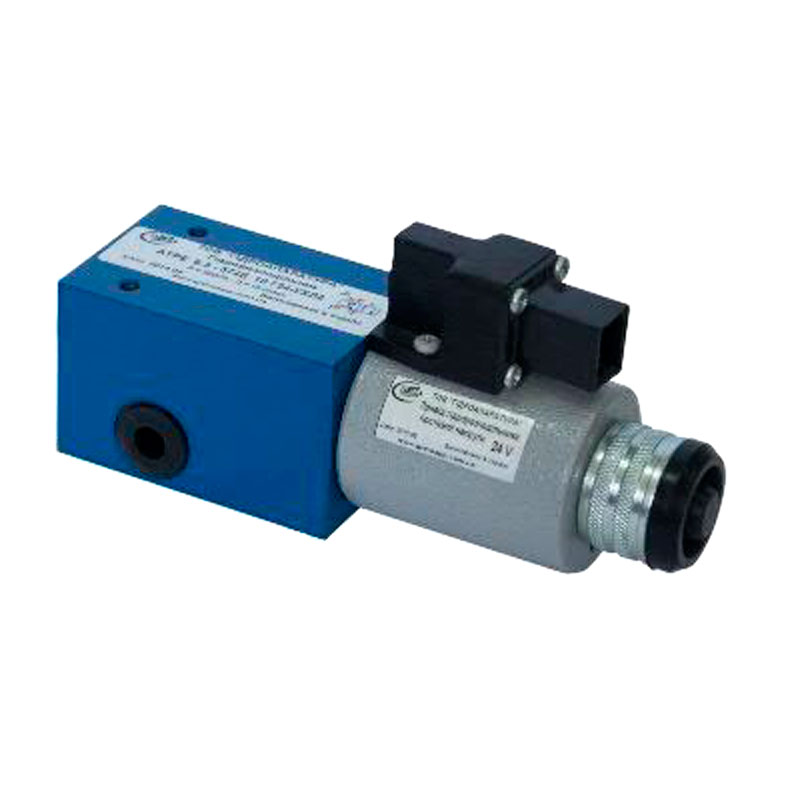

Гидрораспределитель ТРЕ 6.3 двухпозиционный предназначен для осуществления управления рабочими органами станков или иных машин. Особенностями распределителей данного типа являются низкий уровень гидравлических потерь, возможность использования электромагнитов постоянного или переменного тока. Могут выпускаться четырех- или трехлинейные варианты.
Условный проход |
6 мм |
|
Давление на входе, номинальное |
32 МПа |
|
Давление на выходе (сливе) |
6 МПа |
|
Расход рабочей жидкости |
для схем: 574,574А,574Е |
16 л/мин |
для схем: 573,573Е |
12,5 л/мин |
|
максимальный |
до 80 л/мин |
|
Внутренняя герметичность |
для схем: 574 |
до 200 см3/мин |
для схем: 573,573Е |
до 120 см3/мин |
|
для остальных схем |
до 100 см3/мин |
|
Время срабатывания |
с электромагнитом переменного тока |
до 20 мс |
с электромагнитом постоянного тока |
до 40 мс |
|
Напряжение питания электромагнита |
постоянный ток |
12, 24, 48 ,110 В |
переменный ток |
24, 36, 110, 220 В |
|
Условия эксплуатации |
положение для пружинного возврата |
любое |
положение для исполнений О и ОФ |
горизонтальное |
|
рабочая жидкость |
минеральное масло |
|
номинальная тонкость фильтрации |
25 мкм |
|
Масса |
1,4 кг |
