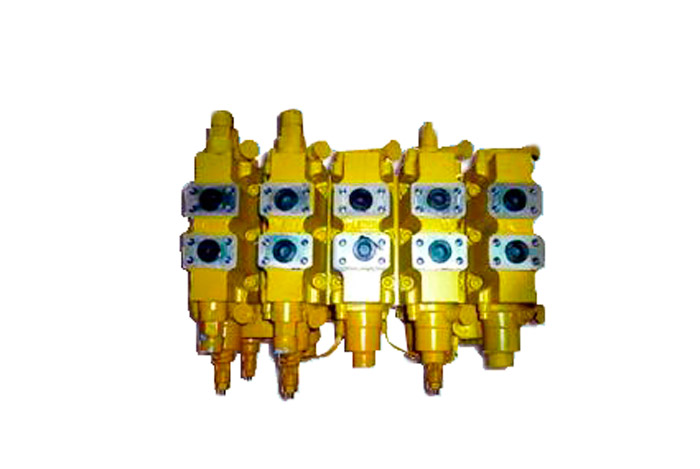

Гидрораспределитель ГР-520

Цена: По запросу
Нужна консультация?
  • 7(499) 677-65-22
  • priborpost@yandex.ru

Гидрораспределитель ГР-520 предназначен для изменения движения, регулирования величины потока и запирания рабочей жидкости в исполнительных клапанах.

Конструктивное исполнение

Гидрораспределитель 10-ти золотниковый состоит из общей плиты, на которую монтируются 10 секций, из них:

  • две центральные секции - напорно-сливные,
  • восемь секций - рабочие.

В напорный канал плиты гидрораспределителя ГР-520 (ЕК-18, ЕК-12, ЕК-14) в местах подхода жидкости к раб. секциям стрелы (ковша, рукояти, поворота платформы), встроены обратные клапана, препятствующие обратному оттоку рабочей жидкости под действием реактивной нагрузки и при включении.

Внутри корпуса общей плиты ГР-520 располагаются линии гидравлического управления со встроенными и добавочными клапанами «ИЛИ», а также коммутационные силовые линии. Золотники распределителя ГР-520 управляются клапанами «ИЛИ».

Слив рабочей жидкости от исполнительных органов гидросистемы (гидромоторов) также осуществляется через общую плиту.

Технические характеристики
Параметр Значение
Условный проход, мм 25
Давление на входе, МПа:
  • номинальное
  • максимальное
  • минимальное
25 (+-1)
30 (+-1)
1 (+-0,1)
Максимально допустимое давление на сливе, МПа, не более 2
Расход рабочей жидкости, л/мин:
  • номинальный
  • максимальный
250 (+-15)
300 (+-15)
Максимальное давление настройки предохранительных клапанов, МПа, не более 30
Максимальные внутренние утечки по зазорам золотника из рабочей полости при нейтральной позиции золотника, см3/мин, не более 100
Количество секций:
  • центральные секции
  • рабочие
2
8
Номинальный перепад давления для прямого и обратного потока при рабочей позиции золотника, МПа, не более 0,8
Усилие, необходимое для перемещения золотника из нейтральной позиции в рабочее, Н, не более 320
Время срабатывания, с., не более 0,5
Масса гидрораспределителя, кг, не более 250
Температура окружающей среды, С:
  • максимальная
  • минимальная
+45
-60
Характеристика рабочей жидкости:
кинематическая вязкость, мм2/с.:
  • минимальная
  • номинальная
  • максимальная
10
32 (+-3)
1500
температура, С:
максимальная
минимальная
+80
-40
класс чистоты, не грубее 13
номинальная тонкость фильтрации, мкм 25
Основные рекомендуемые марки рабочих жидкостей:
  • зимой
  • летом

их заменители:

  • зимой
  • летом
ВМГЗ
МГ-30

АУ
И-30А
