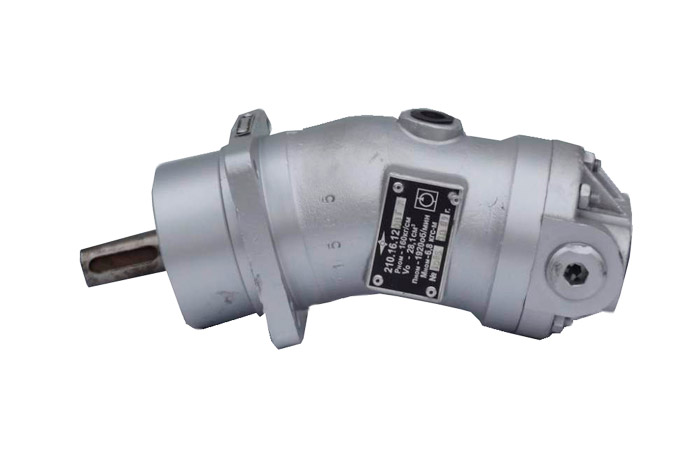

Гидронасосы и гидромоторы 210.16

Насосы и гидромоторы аксиально-поршневые нерегулируемые типа 210.16 предназначены для установки в гидросистемах строительных, дорожно-комунальных машин.

Эксплуатация

Рабочее положение может бить любым при условии обеспечения заполнения его корпуса рабочей жидкостью.

Насосы и гидромоторы должны крепиться к установочного фланцу, неплоскость которого не более 0,1 мм. До окончательной затяжки болтов крепления следует оцентрировать вал насоса (гидромотора) с валом приводного (приводимого) устройства.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Насосы и гидромоторы аксиально-поршневые нерегулируемые типа 210.16 предназначены для установки в гидросистемах строительных, дорожно-комунальных машин.

Эксплуатация

Рабочее положение может бить любым при условии обеспечения заполнения его корпуса рабочей жидкостью.

Насосы и гидромоторы должны крепиться к установочного фланцу, неплоскость которого не более 0,1 мм. До окончательной затяжки болтов крепления следует оцентрировать вал насоса (гидромотора) с валом приводного (приводимого) устройства.

Типоисполнение
Наименование и условное графическое обозначение Конструктивные особенности (исполнение вала) Наименование
Насос аксиально-поршневой нерегулируемый самовсасывающий шпоночное 210.16.12.00Г
шлицевое 210.16.12.01Г
Гидромотор аксиально-поршневой нерегулируемый реверсивный шпоночное 210.16.11.00Г (310.2.28.01.03, А2-28/20.01)
шлицевое 210.16.11.01Г (310.2.28.00.03, А2-28/20.00)
Гидронасос аксиально-поршневой нерегулируемый правого вращения шлицевое 210.16.12.01Г (310.2.28.03.05, А2-28/20.03)
Гидронасос аксиально-поршневой нерегулируемый левого вращения шлицевое 210.16.12Л.01Г (310.2.28.04.05, А2-28/20.04)
Гидронасос аксиально-поршневой нерегулируемый правого вращения шпоночное 210.16.12.00Г (310.2.28.05.05, А2-28/20.05)
Технические характеристики
Наименование показателей Значение по типоразмерам
Рабочий объем, см3 28,1
Давление на выходе из насоса, МПа (кгс/см2):
Номинальное 20 (200)
Максимальное 35 (350)
Давление на выходе в насос, МПа (кгс/см2):
Максимальное 1,6 (16)
Минимальное (абсолютное) 0,07 (0,7)
Номинальный перепад дав-ления для гидромотора, МПа (кгс/см2) 20 (200)
Максимальное давление на входе в гидромотор и на вы-ходе из гидромотора, МПа (кгс/см2) 35 (350)
Максимальное давление дренажа, МПа (кгс/см2) 0,1 (1)
Частота вращения, мин – 1 (об/мин):
Номинальная / максимальная: 1920
а) для гидромоторов 5000
б) для насосов при макси-мальном давлении на выходе 5000
в) для насосов при мини-мальном давлении на выходе 2300
г) при пуске в диапазоне вязкости 1000-1500 мм2/с (оСТ) 1000
Минимальная:
Для насосов: 400
Для гидромоторов: 50
Номинальная подача насоса л/мин 52,3
Крутящий момент гидромотора, Нм (кгс/м):
Номинальный 87,6 (8,76)
Страгивания 73,3 (7,33)
Номинальная мощность насосов, кВт 19,1
Коэффициент подачи насосов 0,97
Гидромеханический КПД гидромотора 0,98
КПД:
Для насосов: 0,925
Для гидромоторов: 0,92
Масса (без рабочей жидко-сти), кг не более 8,1
Характеристика рабочей жидкости:
кинематическая вязкость, мм2/с (сСт):
Номинальная 25±10
Максимальная 1500
Минимальная 10
температура 0С
Минимальная - 40
Максимальная 80
класс чистоты рабочей жидкости по ГОСТ 17216 12
Номинальная тонкость фильтрации, мкм 25
Температура окружающей среды рабочая 0С:
Для районов с умеренным климатом от – 45 до + 40
Для районов с холодным климатом от – 60 до + 40
Основные марки рабочих жидкостей:
при отрицательных температурах воздуха: ВМГЗ ТУ 38 101479-86 (МГ-15-В (с) ГОСТ 17479.3-85), АУ ТУ 38 1011232-89 (МГ-22-А ГОСТ 17479.3-85) и АУП ТУ 38 1011258-89 (МГ-22-Б ГОСТ 17479.3-85);
при положительных температурах воздуха: МГЕ-46В (МГ-30У) ТУ 38001347-83 (МГ-46-В ГОСТ 17479.3-85), И-30А ГОСТ 20799-88 (И-Г-А-46 ГОСТ 17479.4-87)
