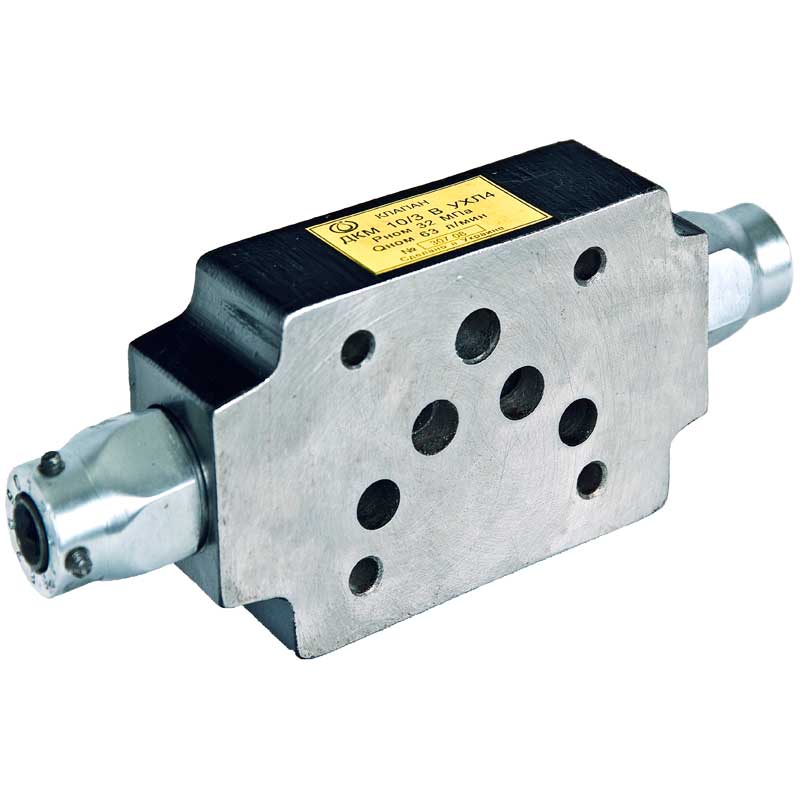

Гидродроссели ДКМ-М 6/З, ДКМ-М 10/3 предназначены для создания перепада давлений между подводимым и отводимым потоками рабочей жидкости или регулирования величины расхода при прохождении потока рабочей жидкости в одном направлении и пропускании потока при прохождении его в обратном направлении в гидросистемах станков, прессов и других машин.
Конструкция гидродросселей |
ДКМ 6/3 |
ДКМ 10/3 |
Диаметр условного прохода |
6 мм |
10 мм |
Давление на входе, номинальное |
32 МПа |
32 МПа |
Давление на входе, максимальное |
35 МПа |
35 МПа |
Давление на входе, минимальное (при Qном) |
0,25 МПа |
0,35 МПа |
Давление, открывания обратного клапана |
0,15 МПа |
0,05 МПа |
Давление, в сливной линии, не более |
32 МПа |
32 МПа |
Расход масла, номинальный |
12,5 л/мин |
6,3 л/мин |
Расход масла, максимальный |
30 л/мин |
160 л/мин |
Внутренние утечки при номинальном давление через полностью закрытый дроссель |
300 см³/мин |
350 см³/мин |
Перепад давления, при Qном на обратном клапане |
0,25 МПа |
0,35 МПа |
Перепад давления, при Qном на полностью закрытом дросселе |
0,15 МПа |
0,25 МПа |
Масса |
1,3 кг |
10 кг |
