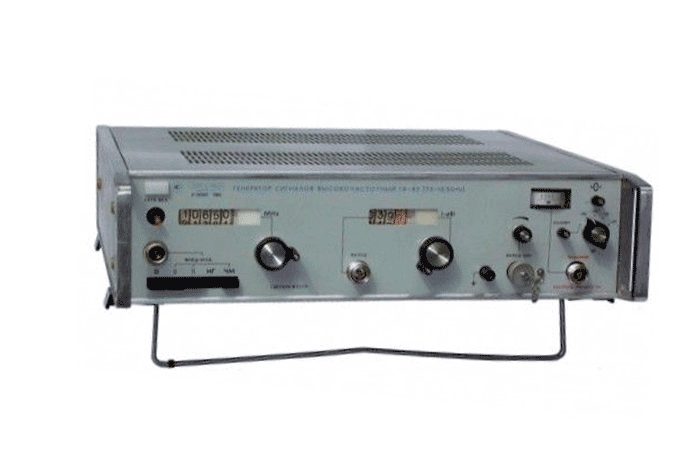

Генераторы сигналов Г4-81 предназначен для регулировки и проверки радиоэлектронной аппаратуры.
Устройство и принцип действия
Генератор сигналов высокочастотный состоит из следующих основных блоков:
Генераторы сигналов Г4-81 предназначен для регулировки и проверки радиоэлектронной аппаратуры.
Устройство и принцип действия
Генератор сигналов высокочастотный состоит из следующих основных блоков:
- генератора СВЧ (блока ВЧ),
- модулятора,
- индикатора мощности,
- блока питания.
Генератор сигналов высокочастотный Г4-81 выполнен на отражательном клистроне типа К-352. Коаксиальный резонатор генератора с электрической дырой 3/4 . Перестройка резонатора осуществляется бесконтактным Z-образным плунжером. Схема мощности генератора - индуктивная.
| Параметры | Значение |
| Диапазон частот | 4,0-5,6 ГГц |
| Запас по краям диапазона от номинального значения граничных частот | не менее 1% |
| Основная погрешность установки частоты по шкале прибора | не более ±0,5% |
| Дополнительное время прогрева для получения указанной нестабильности после перестройки частоты | не более 5 минут |
| Диапазон модулирующих частот | от 50 Гц до 20 кГц |
| Амплитуда модулирующих напряжений | не превышает 30 В |
| Мощность, потребляемая прибором от сети при номинальном напряжении | не превышает 120 В·А |
| Масса прибора | 20 кг |
| Габаритные размеры генератора ВЧ | 495х480х135 мм |
| Средняя наработка на отказ | не менее 10 |
