Генераторы Г4-202, Г4-204, Г4-207, Г4-208

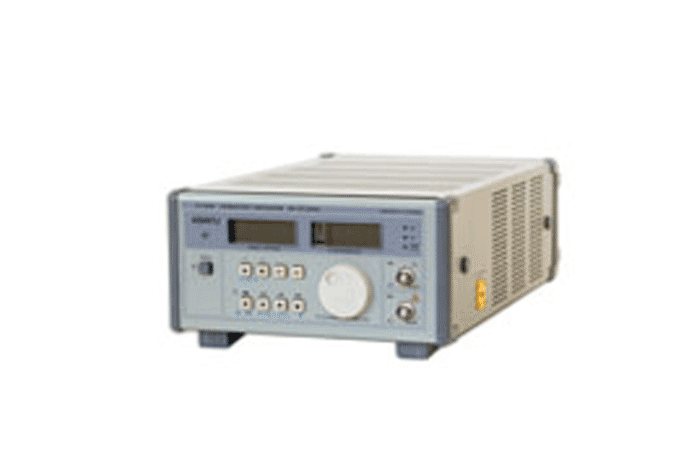

Генераторы Г4-202, Г4-204, Г4-207, Г4-208 предназначены для регулировки и проверки радиоэлектронной аппаратуры.

Устройство и принцип дейставия

Генераторы применяются в качестве источников СВЧ-колебаний в режимах НГ, ИМ, АМ, ЧМ при настройке, регулировке, испытаниях радиотехнических устройств. Приборы обеспечивают калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, параметров антенн и антенных трактов. Могут быть использованы в составе АИС, а также в качестве свип-генераторов при панорамных измерениях параметров цепей.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Генераторы Г4-202, Г4-204, Г4-207, Г4-208 предназначены для регулировки и проверки радиоэлектронной аппаратуры.

Устройство и принцип дейставия

Генераторы применяются в качестве источников СВЧ-колебаний в режимах НГ, ИМ, АМ, ЧМ при настройке, регулировке, испытаниях радиотехнических устройств. Приборы обеспечивают калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, параметров антенн и антенных трактов. Могут быть использованы в составе АИС, а также в качестве свип-генераторов при панорамных измерениях параметров цепей.

Встроенная однокристальная микро ЭВМ полностью автоматизирует процесс управления прибором, производит набор и установку параметров, исключает установку запрещенных режимов, устанавливает отсчет параметров в заданных единицах. Автоматическая калибровка нуля усилителя постоянного тока системы АРМ позволяет существенно увеличить динамический диапазон ее работы и свести к минимуму температурную погрешность уровня выходной мощности.

Технические характеристики
Параметры Значение
Диапазон частот
  • Г-202
  • Г-204
  • Г4-207
  • Г4-208
2,0–8,15 ГГц
8,15–17,85 ГГц
17,44-25,86 ГГц
25,86-37,5 ГГц
Погрешность установки частоты ± 0,45 %
Уровень выходной мощности:
  • 2-8,15 ГГц
  • 8,15-17,85 ГГц
  • 17,44-25,86 ГГц
  • 25,86-37,5 ГГц
80 мВт
60 мВт
40 мВт
20 мВт
Пределы регулирования уровня выходной мощности 30 дБ (Г4-202, Г4-204)
28 дБ (Г4-207, Г4-208)
Погрешность установки уровня выходной мощности, не более ± 1,5 дБ
Относительный уровень гармоник и субгармоник, не более -25 дБ (2f, 3f) (Г4-202, Г4-204); -30 дБ (3/2f, 2f) (Г4-207, Г4-208)
Уровень мощности с дополнительного выхода (пределы регулирования 20 дБ), не менее 1 мВт
Частотная модуляция
  • диапазон модулирующих частот
  • девиация частоты
0,05-100 кГц
25 МГц, 50 МГц (17,44-37,5 ГГц)
Амплитудная модуляция
  • диапазон модулирующих частот
  • коэффициент модуляции
0,05-5 кГц
0-50 %
Импульсная модуляция
  • частота повторения импульсов
  • длительность импульсов
  • подавление сигнала в паузе, не менее
0,05-200 кГц
0,1 мкс-10,0 мс
60 дБ
Свипирование
  • полоса свипирования от
  • время автоматического свипирования
10 МГц до полного диапазона рабочих частот
20 мс, 80 мс; 1 с
Диапазон рабочих температур -10 до +50 °С
Относительная влажность воздуха при 25 oС не более 98 %
Питание от сети переменного тока 220 ± 22 В, 50 ± 0,5 Гц;
115 ± 5,75 В, 400 ± 10 Гц
Потребляемая мощность не более 60 ВА
Габаритные размеры, мм
  • Г4-202, Г4-204
  • Г4-207, Г4-208
240х120х300 мм
240х120х390 мм
Масса, кг
  • Г4-202, Г4-204
  • Г4-207, Г4-208
7,5 кг
9,5 кг
