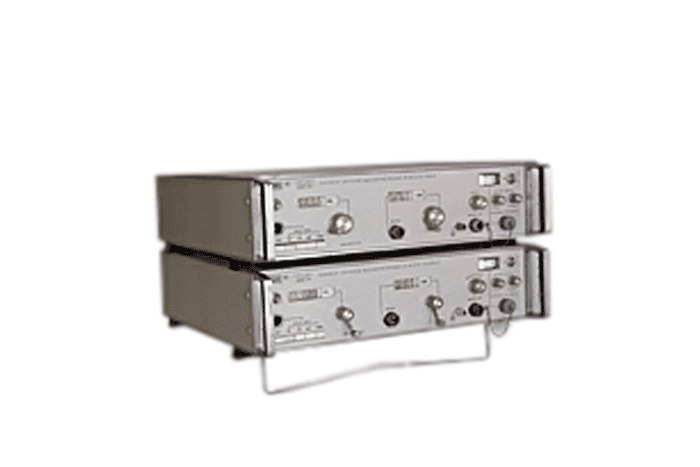

Генератор сигналов Г4-80

Генератор сигналов Г4-80 предназначен для:

  • проверки чувствительности приемных устройств,
  • измерения параметров четырехполюсников,
  • измерения динамического диапазона селективности приемных и анализирующих устройств,
  • проверки полос пропускания трактов и приборов,
  • проверки и отработки аттенюаторов, фильтров и других элементов тракта.

Устройство и принцип действия

Генератор сигналов высокочастотный состоит из следующих основных блоков:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Генератор сигналов Г4-80 предназначен для:

  • проверки чувствительности приемных устройств,
  • измерения параметров четырехполюсников,
  • измерения динамического диапазона селективности приемных и анализирующих устройств,
  • проверки полос пропускания трактов и приборов,
  • проверки и отработки аттенюаторов, фильтров и других элементов тракта.

Устройство и принцип действия

Генератор сигналов высокочастотный состоит из следующих основных блоков:

  • генератора СВЧ (блока ВЧ),
  • модулятора,
  • индикатора мощности,
  • блока питания.

Генератор Г4-80 выполнен на отражательном клистроне типа К-351. Коаксиальный резонатор генератора с электрической дырой 3/4 . Перестройка резонатора осуществляется бесконтактным Z-образным плунжером. Схема мощности генератора - индуктивная.

Технические характеристики
Параметры Значение
Диапазон частот 2,56-4,0 ГГц
Запас по краям диапазона от номинального значения граничных частот не менее 1%
Основная погрешность установки частоты по шкале прибора не более ±0,5%
Нестабильность частоты при неизменных внешних условиях и неизмененном напряжении питания за любой выбранный произвольно 15 - минутный интервал времени в режиме немодулированных колебаний (НГ) после времени установления рабочего режима 1 час. не более ±1·10-4
Дополнительное время прогрева для получения указанной нестабильности после перестройки частоты не более 5 минут
Изменение частоты выходного сигнала, вызываемое ослаблением аттенюатора на 10 дБ относительно опорного уровня мощности не более ± 1·10-5
Основная погрешность установки частоты по шкале прибора в режиме амплитудно-импульсной модуляции (внешняя модуляция импульсами "меандр" частотой 1000 Гц) не более ±0,6%
Генератор ВЧ обеспечивает уровень мощности на конце кабеля (с переходом), подключенного к разъему ВЫХОД, регулируемый в пределах от 10-4 до 10-15 Вт
На конце кабеля (с переходом), подключенного к дополнительному разъему ВЫХОД mW1, прибор обеспечивает мощность не менее 3·10-3 Вт
Пределы регулирования мощности не менее 50 дБ
(от 3·10-3 до 3·10-8 Вт)
Основная погрешность установки опорного уровня мощности 10-4 Вт на конце кабеля (с переходом), подключенного к разъему ВЫХОД (при КCTU нагрузки не более 1,2) не более ±0,8 дБ
Основная погрешность установки ослабления аттенюатора (90 дБ) не более ±1,0 дБ
Погрешность установки ослабления аттенюатора (при ослаблениях свыше 90 дБ) с учетом дополнительных погрешностей за счет больших ослаблений и остаточной выходной мощности (А - установленное ослабление аттенюатора с учетом поправки, взятой со своим знаком
из паспорта на прибор).
не более ±[1+0,9·10(|А|-150)/20]
Нестабильность опорного уровня выходной мощности при неизменных внешних условиях и неизменном напряжении питания за любой произвольно выбранный 15-минутный интервал времени, после времени установления рабочего режима 1 час. не превышает
± 0,1 дБ
Дополнительное время установления рабочего режима после перестройки на другую частоту не превышает
5 минут
Волновое сопротивление выходов мощности 50 Ом
Сечение коаксиального тракта разъемов ВЫХОД, ВЫХОД mW1, разъемов соединительных кабелей 10/4,34 мм
С коаксиальными переходами выходное сечение тракта (соединитель типа III по ГОСТ 13317-89) 7,0/3,04 мм
Коэффициент стоячей волны по напряжению (КCTU) некалиброванного выхода (на конце кабеля с переходом) не превышает
1,75
Содержание второй и третьей гармоники по отношению к уровню сигнала несущей частоты не превышает минус 30 дБ
В режиме внутренней и внешней импульсной модуляции прибор обеспечивает высокочастотные импульсы типа "меандр" с частотой повторения (1000 ± 100) Гц
Амплитуда напряжения при внешней модуляции от 10 до 15 В
В режиме внешней импульсной модуляции генератор ВЧ обеспечивает выходные высокочастотные импульсы с параметрами:
  • диапазон частот следования импульсов
  • частота следования импульсов устанавливается источником внешних модулирующих импульсов и ограничивается скважностью
  • диапазон длительностей импульсов
  • длительность импульсов (и) с учетом поправки не отличается от длительности модулирующих импульсов (м)
  • длительность фронта (ф) не превышает величины
  • длительность среза (сп) не превышает величины
  • неравномерность вершины импульса
  • выброс на вершине импульса
  • нестабильность длительности импульса (дрожание фронта и среза)
от 10 Гц до 20 кГц
не менее 2
от 0,5 до 200 мкс
более чем на
± (0,1·и+0,3) мкс
0,5·и
(но не более 0,5 мкс)
и
(но не более 0,5 мкс)
не превышает ±15%
не превышает 30%
не превышает 0,2 мкс
Требования к модулирующим импульсам:
  • диапазон длительностей модулирующего импульса для обеспечения диапазона длительностей высокочастотных импульсов
  • длительность фронта и среза
  • неравномерность вершины
  • амплитуда импульсов положительной и отрицательной полярности
от 0,1 до 200 мкс
не более 0,2 мкс
не более 5%
от 7 до 40 В
Погрешность установки опорного пикового значения выходной мощности в режиме амплитудно-импульсной модуляции, при длительности высокочастотного импульса более 1 мкс не более ±2,2 дБ
Генератор ВЧ обеспечивает электронную перестройку генерируемой частоты и внешнюю частотную модуляцию (без гарантии параметров):
  • полоса электронной перестройки на уровне половинной мощности
  • диапазон модулирующих частот
  • амплитуда модулирующих напряжений
не менее 2,5 МГц
от 50 Гц до 20 кГц
не превышает 30 В
Мощность, потребляемая прибором от сети при номинальном напряжении не превышает 120 ВА
Масса генератора ВЧ не более 20 кг
Габаритные размеры прибора 495х480х135 мм
Средняя наработка на отказ не менее 10000 часов
