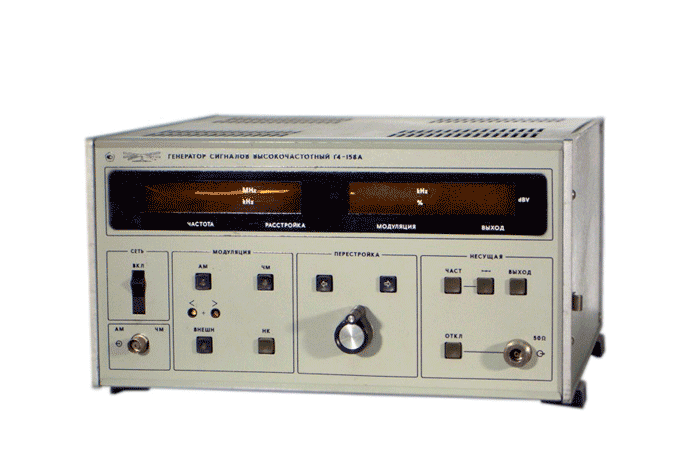

Генератор сигналов Г4-158

Генератор сигналов Г4-158 предназначен для проверки и настройки приемопередающей аппаратуры, работающей в режимах немодулированных колебаний (НК), амплитудной и частотной модуляций (АМ и ЧМ) в условиях лабораторий, цехов, ремонтных поверочных органов, в том числе в составе автоматизированных рабочих мест и информационно-измерительных системах.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Генератор сигналов Г4-158 предназначен для проверки и настройки приемопередающей аппаратуры, работающей в режимах немодулированных колебаний (НК), амплитудной и частотной модуляций (АМ и ЧМ) в условиях лабораторий, цехов, ремонтных поверочных органов, в том числе в составе автоматизированных рабочих мест и информационно-измерительных системах.

Технические характеристики
Параметры Значение
Требования к частотным параметрам:
Диапазон несущих частот (с дискретностью от 1 Гц до 1 кГц) от 0,01 до 130 МГц
Основная погрешность установки, не более:
  • по истечении времени установления рабочего режима
  • после самопрогрева в течение одного часа
  • нестабильность частоты
±5·10-3 %
±1·10-3 %
не более ±5·10-6 %
Требования к параметрам выходного напряжения:
пределы изменения выходного напряжения от 0,1·10-6 до 2,0 В
Основная погрешность установки:
  • порного уровня выходного напряжения, не более
  • ослабления аттенюатора, не более
  • нестабильность выходного напряжения
от ±0,5 до ±1,0 дБ
от ±0,5 до ±1,5
не более 0,1 дБ
Требования к параметрам спектра в режиме «НК»:
  • уровень гармоник несущей частоты
  • девиация паразитной частотной модуляции в полосе частот от 0,03 до 20 кГц, (fн – несущая частота)
  • коэффициент паразитной АМ в полосе частот от 0,03 до 20 кГц
не более -30 дБ
не более 0,5·10-6fн+5 Гц
не более 0,1 %
Требования к параметрам ЧМ:
Предел устанавливаемой девиации частоты от 0,1 до 600 кГц
Погрешность установки девиации ±10 %
Диапазон частот модулирующего сигнала:
  • в диапазоне несущих частот от 1 до 4 МГц
  • в диапазоне несущих частот от 4 до 130 МГц
от 0,03 до 20 кГц
от 0,03 до 60 кГц
Коэффициент гармоник огибающей ЧМ сигнала не более от 1 до 3%
Коэффициент паразитной АМ не более 10 %
Требования к параметрам АМ:
  • пределы изменения коэффициента АМ (с дискретностью 1 %)
  • основная погрешность установки коэффициента АМ
  • диапазон частот модулирующего сигнала
  • коэффициент гармоник огибающей АМ сигнала
  • девиация паразитной ЧМ
от 0 до 99 %
не более ±5 %
от 0,03 до 20 кГц
не более 3 %
не более 1·10-6fн+60 Гц
Потребляемая мощность 70 В·А
Масса генератора ВЧ 11 кг
Габаритные размеры генератора ВЧ 320х175х355 мм
Средняя наработка на отказ 5000 ч
