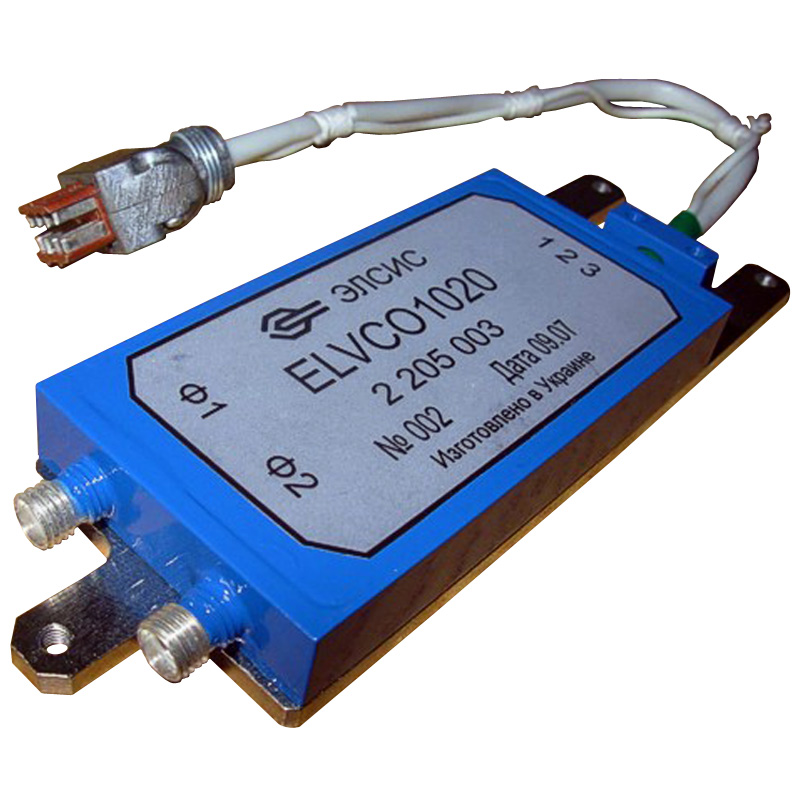

Генератор ELVCO 1020 предназначен для модернизации метеорологического радара МРЛ-5. Используется в качестве гетеродина, управляемого напряжением, взамен блока 2 205 003 в 10-сантиметровом канале. Генератор содержит фильтр нижних частот и синфазный делитель мощности на 2 на выходе.
|
Рабочий диапазон частот |
2,955-2,990 ГГц |
|
Выходная мощность каждого из выходов |
5-6,5 дБм |
|
Развязка между выходами (при выключенном питании) |
18-20 дБ |
|
Уровень побочных составляющих в спектре выходного сигнала |
от -50 до -55 дБ |
|
Напряжение управления |
от -5 до -12 В |
|
Напряжение питания |
19-21 В |
|
Ток потребления |
105-110 мА |
|
Минимальная наработка на отказ |
от 10000 час |
|
Температура окружающей среды |
от +5 °C до +55 °C |
