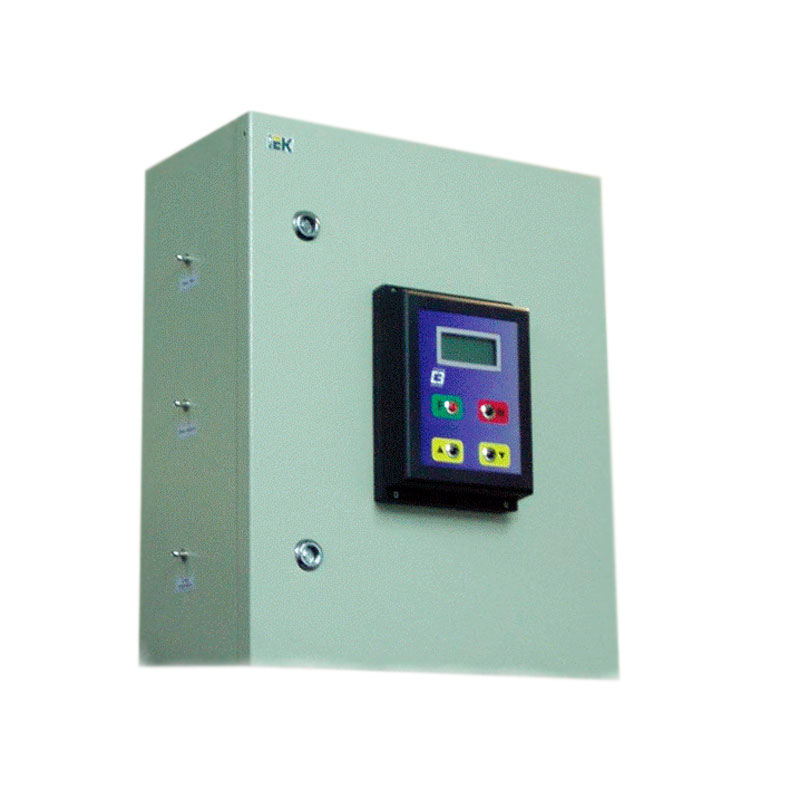

Газоанализатор-сигнализатор стационарный ГТС-05

Газоанализатор стационарный ГТС-05 представляет собой измерительный комплекс для стационарного непрерывного измерения концентраций газов и эффективности сгорания топлива, а так же управления процессом сгорания.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Газоанализатор стационарный ГТС-05 представляет собой измерительный комплекс для стационарного непрерывного измерения концентраций газов и эффективности сгорания топлива, а так же управления процессом сгорания.

Особенности

  • Газоанализатор производит расчет содержания СО2 в продуктах сгорания, коэффициента избытка воздуха, потери тепла с уходящими газами (q2) и коэффициента полезного действия сгорания топлива (КПД).
  • Газоанализатор может быть оснащён энергонезависимой памятью для хранения результатов измерений и комплектоватся интерфейсным модулем RS-485 для передачи результатов измерений удалённому компьютеру или промышленному контроллеру по протоколу MODBUS.
  • Газоанализатор комплектуется датчиками серии ДИХЦ.
Диапазоны измерений
Датчик Измеряемый параметр, еденица измерения Диапазон измерения Цена деления t0,9 Вид и величина основной погрешности
ДИХЦ-О2 объёмная доля О2,% от 0 до 25 0,1 30с абсолютная:±0,3%
ДИХЦ-СО-В объёмная доля СО, ppm
(пересчёт в массовую при н.у.)
от 0 до 4000 1 2 мин абсолютная:±10 ppm
относительная: ±10%
ДИХЦ–NO-В объёмная доляNO, ppm
(пересчёт в массовую при н.у.)
от 0 до 2000 1 2 мин абсолютная:±10 мг/м3
относительная: ±10%
ДИХЦ-SO2-В объёмная доля SO2, ppm
(пересчёт в массовую при н.у.)
от 0 до 2000 1 2 мин абсолютная:±10мг/м3
относительная: ±10%
ДИХЦ-NO2-В объёмная доляNO2, ppm
(пересчёт в массовую при н.у.)
от 0 до 400 1 3 мин абсолютная:±6 мг/м3
относительная: ±15%
ДИХЦ-СО2 объёмная доля СO2, % от 0 до 10 0,1 1 мин абсолютная:±0,1%
относительная: ±10%
ДИХЦ-H2S объёмная доля H2S, ppm
(пересчёт в массовую при н.у.)
от 0 до 200 0,1 1 мин абсолютная:±2ppm
относительная: ±10%
Технические характеристики
Параметр Значение
Диапазон измерения молярной доли СО от 0 до 2000 ppm (мкмоль/моль)
Диапазон измерения молярной доли NО от 0 до 2000 ppm (мкмоль/моль)
Диапазон измерения температуры дымовых газов от 0 до 300°C
Цена единицы наименьшего разряда дисплея по каналам измерения СО, NO 1ppm
Цена единицы наименьшего разряда дисплея по каналу измерения температуры дымовых газов 1°C
Время установления показаний газоанализатора на уровне 0,9 не более 60 сек
Время полного установления показаний газоанализатора не более 3 мин
Максимально допустимое значение абсолютной погрешности измерения температуры не более ±3°C
Максимально допустимое значение абсолютной погрешности измерения молярной доли CO на интервале диапазона измерения от 0 до 100 ppm не более 10 ppm
Максимально допустимое значение относительной погрешности измерения молярной доли CO на интервале диапазона измерения свыше 100 ppm не более ±10 %
Максимально допустимое значение абсолютной погрешности измерения молярной доли NO на интервале диапазона измерения от 0 до 100 ppm не более 10 ppm
Максимально допустимое значение относительной погрешности измерения молярной доли CO на интервале диапазона измерения свыше 100 ppm не более ±10 %
Характеристики выходных цепей управления нормально разомкнутые контакты твердотельного реле на максимальный ток не более 4 А при напряжении до 30 В
Потребляемая мощность не более 150 Вт
Питание газоанализатора осуществляется от сети переменного синусоидального тока 220 (±22) В, 50 (±1) Гц
Средняя наработка газоанализатора на отказ не менее 20000 ч
Полный средний срок службы газоанализатора не менее 8 лет
Среднее время восстановления рабочего состояния газоанализатора не более 12 часов
Габаритные размеры 500 x 400 x 220 мм

Комплектность

В стандартный набор поставки газоанализатора стационарный ГТС-05 входит:

  • Зонд пробоотборный - 1 шт.
  • Руководство по эксплуатации - 1 экз.
