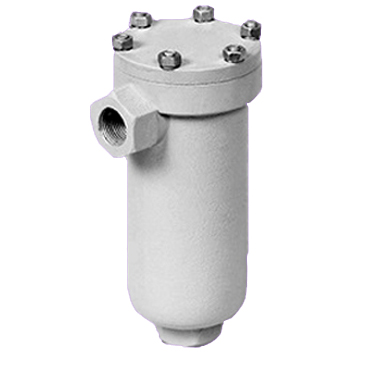

Фильтры напорные НГ 16

Фильтры напорные типа НГ16 предназначены для очистки от механических примесей минеральных масел в гидравлических системах зерноуборочных комбайнов. Фильтры могут быть применены в гидравлических системах других машин, где применяется гидропривод с давлением рабочей жидкости, не превышающим 16 МПа.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Фильтры могут работать на минеральных маслах с кинематической вязкостью до 200 мм2/с (сСт). Температура рабочей жидкости от +1°С до +80°С. Фильтры не рассчитаны на работу в среде, содержащей едкие газы, пары и растворы едких веществ в концентрациях, разрушающих металлы и изоляцию; во взрывоопасной среде. Температура окружающей среды от минус 40°С до плюс 40°С, относительная влажность не более 80%.

Климатическое исполнение фильтров по ГОСТ15150: страны с умеренным климатом – У2; страны с тропическим климатом – Т2.

Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через выходное отверстие поступает в систему. При перепаде давлений (0,3 ± 0,03) МПа на фильтроэлементе, возникшем в результате его загрязнения, срабатывает индикатор загрязнённости, сигнализирующий о необходимости замены фильтроэлемента, из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5 ± 0,1) МПа, что ведёт к открытию предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.

Структура обозначений

Условное обозначение фильтров напорных строится по следующей структуре:

Пример условного обозначения при заказе фильтра напорного 2-го габарита, очищающего рабочую жидкость с номинальной тонкостью фильтрации 25 мкм, с присоединительной резьбой М22×1.5–7Н, климатического исполнения У2: Фильтр напорный 2НГ16-25 М22×1.5 У2 ТУ У 29.205409685.005-2002;
то же, с присоединительной резьбой К 3/4″, климатического исполнения Т2: Фильтр напорный 2НГ16-25 К3/4” Т2 ТУ У 29.205409685.005-2002

Технические характеристики
Наименование параметров Данные
Коммутируемая мощность, Вт, не более 9
Напряжение постоянного или переменного тока, подводимое от внешнего источника питания, В, не более 42
Диапазон коммутируемого тока, А 1 × 10– 4 ... 0,5
Сопротивление, Ом, не более 0,36
Степень защиты, не ниже IP 44 по ГОСТ14254-96
Сечение провода, мм2, не менее 0,2
Тип разъема

СЭ11–23–300–65У3

ТУ 16.434.153-86



Технические характеристики фильтров напорных типа НГ 16
Обозначение фильтра

1НГ16 -10 М22×1.5

1НГ16 -10 К1/2″

1НГ16 -25 М22×1.5

1НГ16 -25 К1/2″

1НГ16 -40 М22×1.5

1НГ16 -40 К1/2″

2НГ16 -10 М22×1.5

2НГ16 -10 К1/2″

2НГ16 -10 М27×2

2НГ16 -10 К3/4″

2НГ16 -25 М22×1.5

2НГ16 -25 К1/2″

2НГ16 -25 М27×2

2НГ16 -25 К3/4″

2НГ16 -40 М22×1.5

2НГ16 -40 К1/2″

2НГ16 -40 М27×2

2НГ16 -40 К3/4″

Номинальное давление, МПа 16 16 16 16
Номинальная тонкость фильтрации, мкм 10 25 40 10 25 40
Номинальный расход, л/мин 40 50 63 50 63 80
Условный проход, мм 15 15 20 15 20 15 20
Номинальный перепад давлений, МПа 0,16 0,16 0,16 0,16

Перепад давлений, МПа, при котором:

  • срабатывает индикатор загрязнённости
  • срабатывает предохранительный клапан



  • 0,3±0,03
  • 0,5±0,1



  • 0,3±0,03
  • 0,5±0,1



  • 0,3±0,03
  • 0,5±0,1
  • 0,3±0,03
  • 0,5±0,1
Масса, кг, не более 4,2 5,8 5,8 5,8
Параметры типоисполнения
Фильтр d D Н11 D1 H H1 H2
Вариант 1 метрическая (гнёзда по ГОСТ25065) Вариант 2 коническая по ГОСТ6111
1НГ16-10 (25;40) М22×1.5 М22×1.5 23,8 28 255 300 200
1НГ16-10 (25;40) К 1/2″ К 1/2″ 28 255 300 200
2НГ16-10 (25;40) М22×1.5 М22×1.5 23,8 28 255 300 200
2НГ16-10 (25;40) К 1/2″ К 1/2″ 28 255 300 200
2НГ16-10 (25;40) М27×2 М27×2 29,4 33 355 400 300
2НГ16-10 (25;40) К 3/4″ К 3/4″ 33 355 400 300
