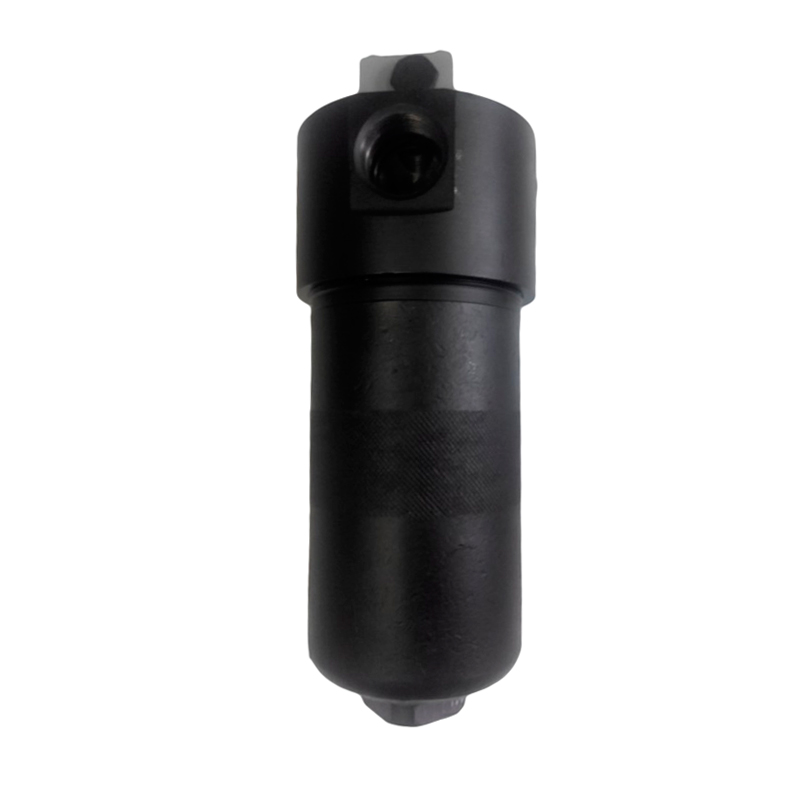

Фильтры для пластичного смазочного материала типа ФЛГ2 предназначены для очистки пластичного смазочного материала с числом пенетрации не ниже 260, подаваемого под давлением до 20 МПа (200 кгс/см2), от механических примесей.
Фильтры для пластичного смазочного материала типа ФЛГ2 предназначены для очистки пластичного смазочного материала с числом пенетрации не ниже 260, подаваемого под давлением до 20 МПа (200 кгс/см2), от механических примесей.
- Фильтры применяются в смазочных системах и устанавливаются на трубопроводах перед различными приборами, включенными в трубопровод.
- Диапазон температур окружающей среды и пластичного смазочного материала – от плюс 1 до плюс 55°С.
Фильтры изготавливаются в климатическом исполнении УХЛ и О, категории размещения 4 согласно ГОСТ 15150-69
Описание

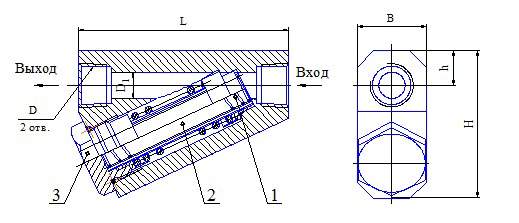

Фильтр состоит из корпуса 1 (см. рисунок), элемента фильтрующего 2 (далее фильтроэлемента) и пробки 3. Герметизация корпуса осуществляется с помощью резинового кольца. Элемент фильтрующий состоит из двух втулок, двух пружин, шторы фильтрующей и шторы поддерживающей.
Шторы, фильтрующая и поддерживающая, представляют собой свернутые внахлест в один слой сетки. Штора поддерживающая – стальная сетка с ячейками 0,7 мм. Штора фильтрующая – сетка латунная с ячейками соответственно равными величине тонкости фильтрации, (пример: ячейка 0,25мм для фильтров с тонкостью фильтрации 250 мкм).
Размещение штор (фильтрующей и поддерживающей) между пружинами предохраняет их от деформации во время работы фильтра и при возможном обратном потоке смазки при переключении магистралей.
Обозначение
Пример условного обозначения при заказе фильтра линейного с условным проходом 10 мм, с номинальной тонкостью фильтрации 250 мкм, с конической присоединительной резьбой, климатического исполнения УХЛ, категории размещения 4:«ФЛГ2 -10 - 250 - УХЛ 4», то же, с условным проходом 4 мм, с номинальной тонкостью фильтрации 100 мкм, климатического исполнения О, категории размещения 4.1:«ФЛГ2 - 04 - 100 -О4.1»
|
Обозначение |
Резьба D по ГОСТ 6211-69 |
Размеры, мм |
||||
|
D1 |
L |
H |
B |
h±0.6 |
||
|
не более |
||||||
|
ФЛГ2-04-100 |
Rc1/8” |
6 |
100 |
67 |
40 |
14 |
|
ФЛГ2-06-100 |
Rc1/4” |
|||||
|
ФЛГ2-08-100 |
10 |
110 |
76 |
44 |
15 |
|
|
ФЛГ2-10-100 |
Rc3/8” |
|||||
|
ФЛГ2-16-100 |
Rc1/2” |
16 |
128 |
88 |
50 |
20 |
|
ФЛГ2-20-100 |
Rc3/4” |
20 |
||||
|
ФЛГ2-04-160 |
Rc1/8” |
6 |
100 |
67 |
40 |
14 |
|
ФЛГ2-06-160 |
Rc1/4” |
|||||
|
ФЛГ2-08-160 |
10 |
110 |
76 |
44 |
15 |
|
|
ФЛГ2-10-160 |
Rc3/8” |
|||||
|
ФЛГ2-16-160 |
Rc1/2” |
16 |
128 |
88 |
50 |
20 |
|
ФЛГ2-20-160 |
Rc3/4” |
20 |
||||
|
ФЛГ2-04-250 |
Rc1/8” |
6 |
100 |
67 |
40 |
14 |
|
ФЛГ2-06-250 |
Rc1/4” |
|||||
|
ФЛГ2-08-250 |
10 |
110 |
76 |
44 |
15 |
|
|
ФЛГ2-10-250 |
Rc3/8” |
|||||
|
ФЛГ2-16-250 |
Rc1/2” |
16 |
128 |
88 |
50 |
15 |
|
ФЛГ2-20-250 |
Rc3/4” |
20 |
||||
Значения параметров фильтра указаны в таблице 2 при пенетрации пластичного смазочного материала 280-300.
|
Обозначение |
Условный проход Dу, мм |
Ном. тонкость фильтрации, мкм |
Номинальный расход, л/мин |
Номинальный перепад давления, МПа, не более |
Максимальный перепад давления, МПа |
Масса, кг, не более |
|
ФЛГ2-04-100 |
4 |
100 |
0,05 |
0,02 |
1,6 |
1,18 |
|
ФЛГ2-06-100 |
6 |
1,15 |
||||
|
ФЛГ2-08-100 |
8 |
0,16 |
0,05 |
1,78 |
||
|
ФЛГ2-10-100 |
10 |
0,25 |
1,73 |
|||
|
ФЛГ2-16-100 |
16 |
0,63 |
0,1 |
2,54 |
||
|
ФЛГ2-20-100 |
20 |
1,0 |
2,4 |
|||
|
ФЛГ2-04-160 |
4 |
160 |
0,08 |
0,015 |
2,0 |
1,18 |
|
ФЛГ2-06-160 |
6 |
1,15 |
||||
|
ФЛГ2-08-160 |
8 |
0,16 |
0,045 |
1,78 |
||
|
ФЛГ2-10-160 |
10 |
0,25 |
1,73 |
|||
|
ФЛГ2-16-160 |
16 |
0,63 |
0,09 |
2,54 |
||
|
ФЛГ2-20-160 |
20 |
1,0 |
2,4 |
|||
|
ФЛГ2-04-250 |
4 |
250 |
0,1 |
0,01 |
2,5 |
1,18 |
|
ФЛГ2-06-250 |
6 |
1,15 |
||||
|
ФЛГ2-08-250 |
8 |
0,16 |
0,04 |
1,78 |
||
|
ФЛГ2-10-250 |
10 |
0,25 |
1,73 |
|||
|
ФЛГ2-16-250 |
16 |
0,63 |
0,08 |
2,54 |
||
|
ФЛГ2-20-250 |
20 |
1,0 |
2,4 |
