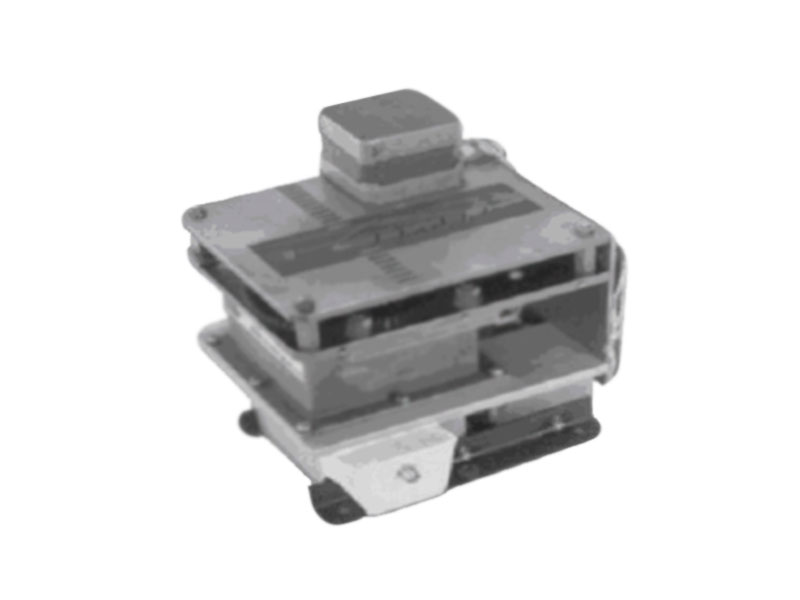

Фильтр коаксиальный КРЮБ.434834.016

Фильтр коаксиальный КРЮБ.434834.016 малого уровня непрерывной мощности предназначен для селекции сигналов. Фильтр обеспечивает перестройку частот полосы пропускания посредством электропривода при подаче на него электрических сигналов управления. Фильтр малого уровня мощности подключается к коаксиальному тракту 3,5x1,52 мм. Предусмотрена возможность ручной перестройки частоты фильтров при отключенных сигналах управления. Обеспечивается индикация положения центральной частоты полосы пропускания фильтров в диапазоне перестройки.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Фильтр коаксиальный КРЮБ.434834.016 малого уровня непрерывной мощности предназначен для селекции сигналов. Фильтр обеспечивает перестройку частот полосы пропускания посредством электропривода при подаче на него электрических сигналов управления. Фильтр малого уровня мощности подключается к коаксиальному тракту 3,5x1,52 мм. Предусмотрена возможность ручной перестройки частоты фильтров при отключенных сигналах управления. Обеспечивается индикация положения центральной частоты полосы пропускания фильтров в диапазоне перестройки. После перерывов в подаче напряжения питания и сигналов управления на электропривод сохраняется частота настройки. Фильтр выдерживает удары многократного действия с пиковым ускорением до 10 g, длительностью 10 мс, а также синусоидальную вибрацию в диапазоне частот (5-100) Гц с ускорением до 2 g. Фильтр имеет покрытие, защищающее его от соляного тумана, влажности, плесени.

Технические характеристики
Диапазон перестройки центральной частоты полосы пропускания, МГц, не менее 4400...5000
Погрешность настройки центральной частоты полосы пропускания

по встроенному датчику грубой настройки, МГц, не более



±2,0

Полоса пропускания по уровню 0,5 дБ, МГц, не менее 20,0
Полоса пропускания относительно номинального значения центральной частоты, МГц, не менее ±5,50
Максимальные потери в полосе пропускания, дБ, не более 3,0
Неравномерность затухания в полосе пропускания, дБ, не более 0,50
Избирательность (подавление) при отстройке на ±130 МГц, дБ, не менее 55,0
Максимальное время перестройки частоты в пределах диапазона частот перестройки, с, не более 30,0
Питание электропривода механизма перестройки, В 27±5% DС
Ресурс переключений, не менее 2000
Интервал рабочих температур, °C -25...+55
Средняя наработка на отказ, часов, не менее 20000
Габариты, мм 137 159 х 129
Масса, кг 3,50
