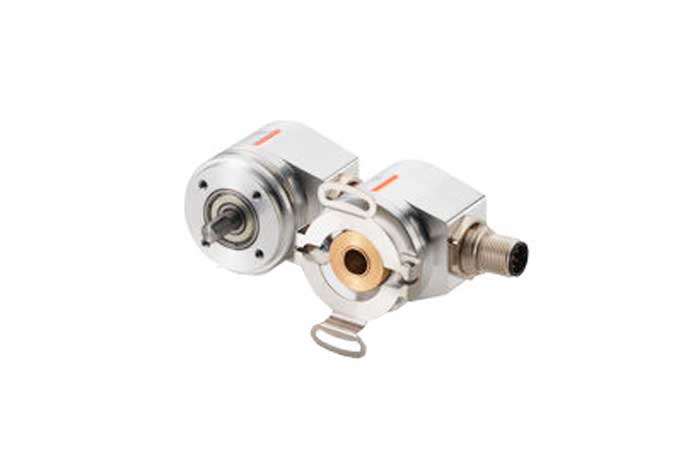

Энкодеры 3610/3620

Энкодеры 3610/3620 предназначены для преобразования линейного или углового перемещения в аналоговый или цифровой сигнал.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Энкодеры 3610/3620 предназначены для преобразования линейного или углового перемещения в аналоговый или цифровой сигнал.

Технические характеристики
Параметры 3610 3620
Скорость max. 12000 min-1 max. 12000 min-1
Момент инерции вала ~0,2 x 10-6 kgm2 ~0,2 x 10-6 kgm2
Стартовый момент
Радиальная нагрузка на валу 40 N
Осевая нагрузка на валу 20 N
Выход Push-pull Push-pull
Напряжение питания 5...18 VDC 8...30 VDC
Потребление тока без нагрузки (с инвертированными сиг.)
Допустимая нагрузка/канал Max. +/- 50mA
Частота Max. 200 kHz
Уровень верхнего сигнала Min. UB – 2,5V Min. UB – 3V
Уровень нижнего сигнала Max. 0,5V Max.2,5V
Время нарастания/падения сигнала max. 1 s
Защита от короткого замыкания выхода да
Защита от неправильной поляризации да
Степень защиты IP65 (со стороны корпуса)
Масса 0,08 kg
