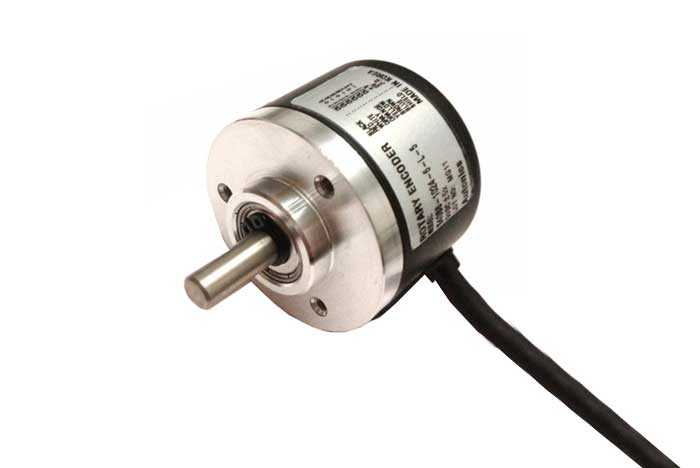

Энкодеры 3600

Энкодеры 3600 предназначены для преобразования линейного или углового перемещения в аналоговый или цифровой сигнал.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Энкодеры 3600 предназначены для преобразования линейного или углового перемещения в аналоговый или цифровой сигнал.

Технические характеристики
Выход RS 422 местимый с TTL PUSH - PULL
Напряжение питания 5 V (+/- 5%) 10...30 VDC
Потребление тока без нагрузки
(без инвертированных сигналов)
- раб. 55 mA / max. 125 mA
Потребление тока без нагрузки
(с инвертированными сигналами)
раб. 70 mA / max. 100 mA раб. 80 mA / max. 150 mA
Допустимая нагрузка/канал max. +/- 10 mA max. +/- 30 mA
Частота max. 125 kHz max. 100 kHz
Уровень верхнего сигнала min. 2,5 V min. UB- 3 V
Уровень нижнего сигнала max. 0,5 V max. 2,5 V
Время нарастания/падения сигнала max. 200 µs max. 1 µs
Защита от к.з. выхода да
Скорость max. 12000 min-1
Вращательный момент инерции ~ 0,27 x 10-6 kgm2
Стартовый момент
Радиальная нагрузка на валу 15 N
Осевая нагрузка на валу 10 N
Степень защиты IP66
Масса 0,1kg
