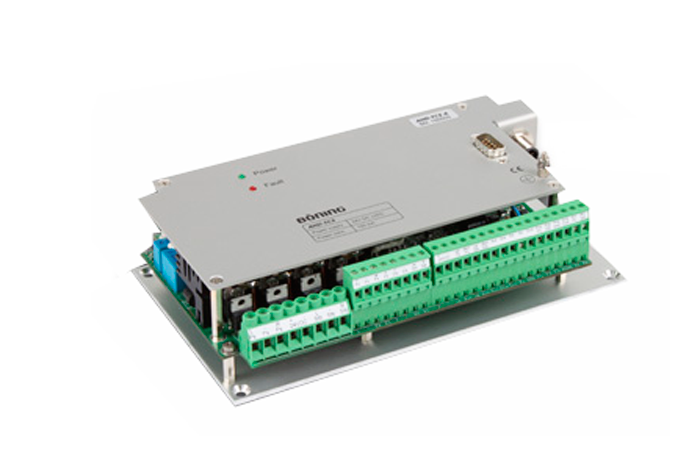

Электронный блок AHD-TCS A

Электронный блок AHD-TCS A является центральным прибором, собирающим все измеренные данные и команды управления, для формирования управляющих воздействий на гидравлические агрегаты дифферентующих закрылков левого и правого бортов.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Электронный блок AHD-TCS A является центральным прибором, собирающим все измеренные данные и команды управления, для формирования управляющих воздействий на гидравлические агрегаты дифферентующих закрылков левого и правого бортов.

Технические характеристики

  • Запатентованная система управления дифферентующими закрылками.
  • Модуль с основной платой для установки на монтажных поверхностях в пультах, панелях или щитах управления.
  • Степень защиты AHD-TCS A IP 20.
  • Электропитание 24В постоянного тока для всей системы, включая гидравлические агрегаты, 32A.
  • Аналоговые входы для подключения сигналов от датчиков потока гидравлических агрегатов и от датчика дифферента.
  • Аналоговые выходы 0 – 10В постоянного тока для подключения измерительных приборов AHD-TCS для индикации угла поворота дифферентующих закрылков
  • Интерфейс GPS-приемника для расчета скорости судна (возможно получение данных по шине CAN-bus).
  • Интерфейс по шине CAN-bus для подключения внешних дисплеев с графическими экранами.
  • Интерфейс RS232 для подключения прибора изменения конфигурации.
  • Клеммник для подключения панели управления AHD-TCS OP A.
  • Выходы для управления насосами гидравлики дифферентующих закрылков левого и правого борта.
  • Выходной сигнал об общей неисправности.
  • Калибровка измерения положения дифферентующих закрылков подсчетом импульсов от датчиков потока при повороте закрылков от одного конечного положения до другого.
  • Ввод кривых зависимостей дифферента от скорости и положения дифферентующих закрылков для оптимального автоматического управления.
