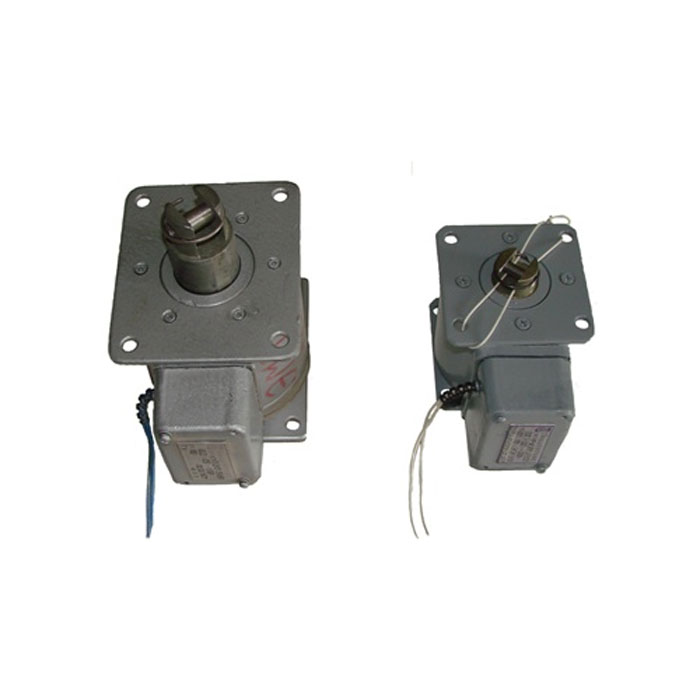

Электромагнит ЭМТ 17

Электромагниты ЭМТ 17 предназначены для автоматического и дистанционного управления приводами различных исполнительных механизмов.

Режим работы – продолжительный (ПВ=100%).

Электромагниты изготавливаются на номинальное напряжение  110, 127, 220, 230, 380, 400, 440, 500В, частоты 50Гц.

Даннаа серия электромагнитов является аналогом серий электромагнитов МИС, ЭМ-33

Наличие:
Под заказ
+7(499)346-62-92

Электромагниты ЭМТ 17 предназначены для автоматического и дистанционного управления приводами различных исполнительных механизмов.

Режим работы – продолжительный (ПВ=100%).

Электромагниты изготавливаются на номинальное напряжение  110, 127, 220, 230, 380, 400, 440, 500В, частоты 50Гц.

Даннаа серия электромагнитов является аналогом серий электромагнитов МИС, ЭМ-33

 Условия эксплуатации

  • Высота над уровнем моря не более 2000 м. Температура окружающей среды от минус 10 до плюс 60°С.  Верхнее значение относительной влажности воздуха 90% при температуре 27°С.
  • Окружающая среда невзрывоопасная, не содержащая паров воды, турбинного масла, жидкостей ОМТИ и ВРП.
  • Вибрация с частотой от 5 до 30 Гц и амплитудой до 0,3 мм.
  • Нормальное рабочее положение электромагнитов вертикальное. Допускается отклонение от нормального рабочего положения не более  5 град. в любую сторону.
  • Класс нагревостойкости F по ГОСТ 19264 82. При этом предельная температура нагрева  до175°С.
  • Электромагниты надежно работают при значениях напряжения питающей сети от 0,85 до 1,1 номинального значения.
Технические характеристики
Тип магнита Ход якоря, мм Усилие,Н/кг Номинальная потребляемая мощность, Вт Частота вкл./час Масса, кг
Режим удержания Форсиро-ванный ПВ40% ПВ100%
ЭМТ 17-3 20 30/3 35 330 200 50 3,2
ЭМТ 17-4 25 42/4,2 45 360 2,8
ЭМТ 17-5 25 60/6,0 45 430 3,7
ЭМТ 17-6 30 85/8,5 55 570 4,0
ЭМТ 17-7 25 60/6 40 430 5,8
Габариты
Тип  магнита Размеры, мм
h H b B A c k d
ЭМТ 17-3 68,6 82,6 76 113,5 76 61 54 6,6
ЭМТ 17-4 85,5 103 90 123 90 69 70 6,6
ЭМТ 17-5 85,5 103 104 136 90 85 70 7
ЭМТ 17-6 109 134 100 134 78 84 62 9
ЭМТ 17-7 86 103,5 104 137 90 85 70 7
