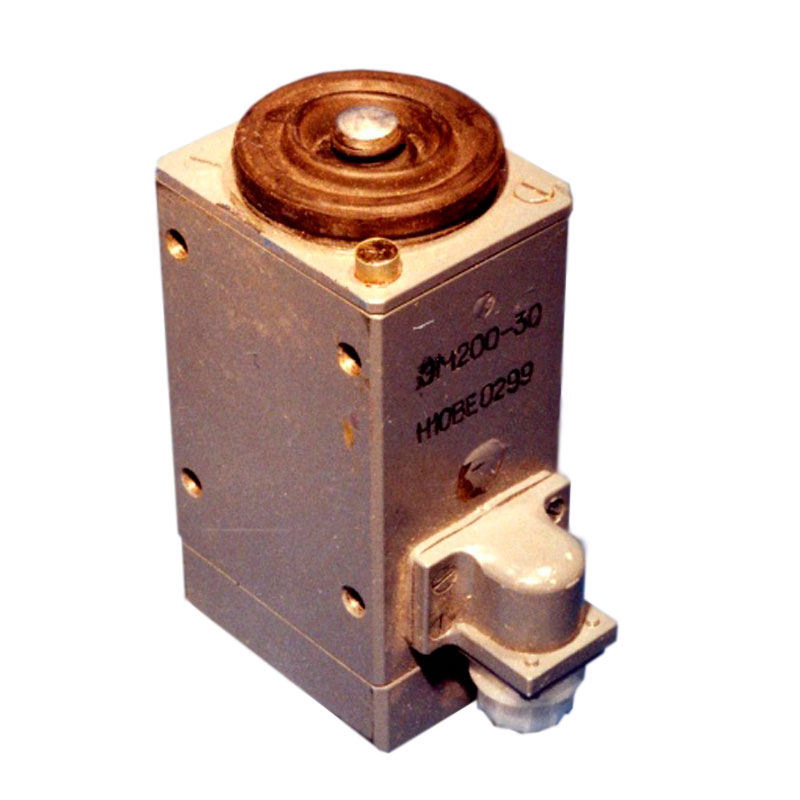

Электромагнит ЭМ200-30

Электромагнит ЭМ200-30 предназначен для работы в качестве привода в системе автоматики бронетанковой техники.

Устройство и принцип действия

Электромагнит является полным аналогом ранее выпускавшегося электромагнита ЭЛС-30.

Работа устройства основывается на перемещении якоря электромагнита под воздействием магнитного поля при протекании через катушку электрического тока.

Главной особенностью электромагнита является наличие двух катушек, автоматически переключающихся при перемещении якоря с момента трогания до момента окончания перемещения якоря

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Электромагнит ЭМ200-30 предназначен для работы в качестве привода в системе автоматики бронетанковой техники.

Устройство и принцип действия

Электромагнит является полным аналогом ранее выпускавшегося электромагнита ЭЛС-30.

Работа устройства основывается на перемещении якоря электромагнита под воздействием магнитного поля при протекании через катушку электрического тока.

Главной особенностью электромагнита является наличие двух катушек, автоматически переключающихся при перемещении якоря с момента трогания до момента окончания перемещения якоря

Электромагнит ЭЛС200-3 выполнен в виде единого устройства, схема включения - однопроводная.

Технические характеристики
Параметры Значение
Напряжение питания постоянного тока 20 - 28 В
Ход якоря 10 мм
Максимальное усилие (тяговое) не менее 39,2Н (4 кгс)
Максимальная тяга в конце хода якоря не менее 98Н (10 кгс)
Максимальный потребляемый ток  не более 3,5 А
Исполнение по защите IP57
Масса электромагнита не более 3,5 кг
