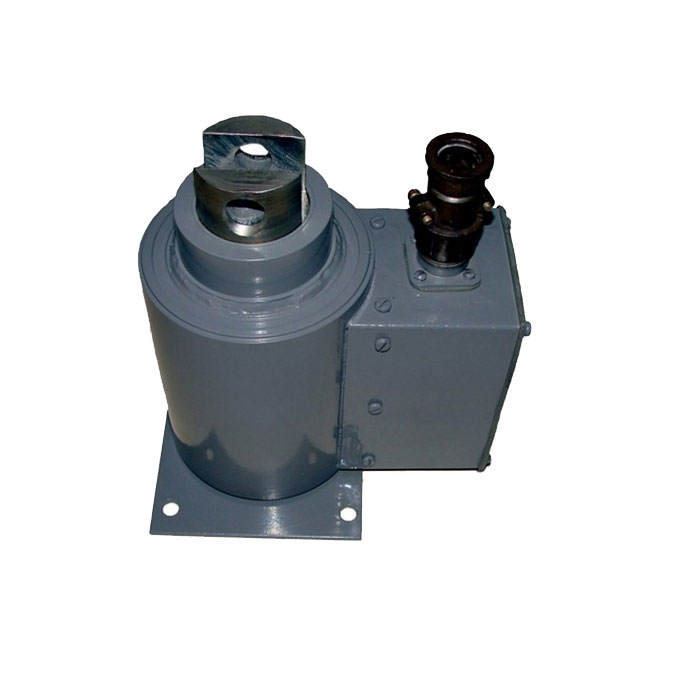

Электромагнит ЭДМ-10, ЭДМ-11

Электромагниты ЭДМ (однофазные переменного тока длинноходовые) применяются для дистанционного управления гидравлическими, пневматическими и другими механизмами. Применяются взамен электромагнитов ЭД-10, ЭД-11.

Наличие:
Под заказ
+7(499)346-62-92

Электромагниты ЭДМ (однофазные переменного тока длинноходовые) применяются для дистанционного управления гидравлическими, пневматическими и другими механизмами. Применяются взамен электромагнитов ЭД-10, ЭД-11.

Технические характеристики
Характеристика/Тип эл.магнита ЭДМ-10 ЭДМ-11
Тяговое усилие, кг/с 16 25
Напряжение питания,В 110, 127, 220, 380, 500, 660
Потребляемая мощность (пусковая/рабочая), Вт 2300/120
Номинальное усилие, Н 160
Число циклов в час 120
Ход якоря, мм 40
Габаритные размеры, мм 144х134х175 144х152х175
Масса, кг 10 10.2

Структурное обозначение

ЭДМ-10-102 УХЛ4 220ВЭД

  • 10 Цифра. Условное обозначение габарита электромагнита: 10; 11.
  • 1 Цифра. Условное обозначение исполнения по способу воздействия на исполнительный механизм: 1 - тянущее исполнение; /
  • 0 Цифра. Условное обозначение режима работы (относительной продолжительности включения, %): 0 — ПВ100%;
  • 1 Цифра. Условное обозначение исполнения степени защиты: 1 - IP00 / 2 - IP20
  • УХЛ4  Буквы и цифра. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150: У3; Т3; УХЛ4.
  • 220В   Цифры. Исполнение катушки по напряжению: 110, 127, 220, 380, 500, 600
