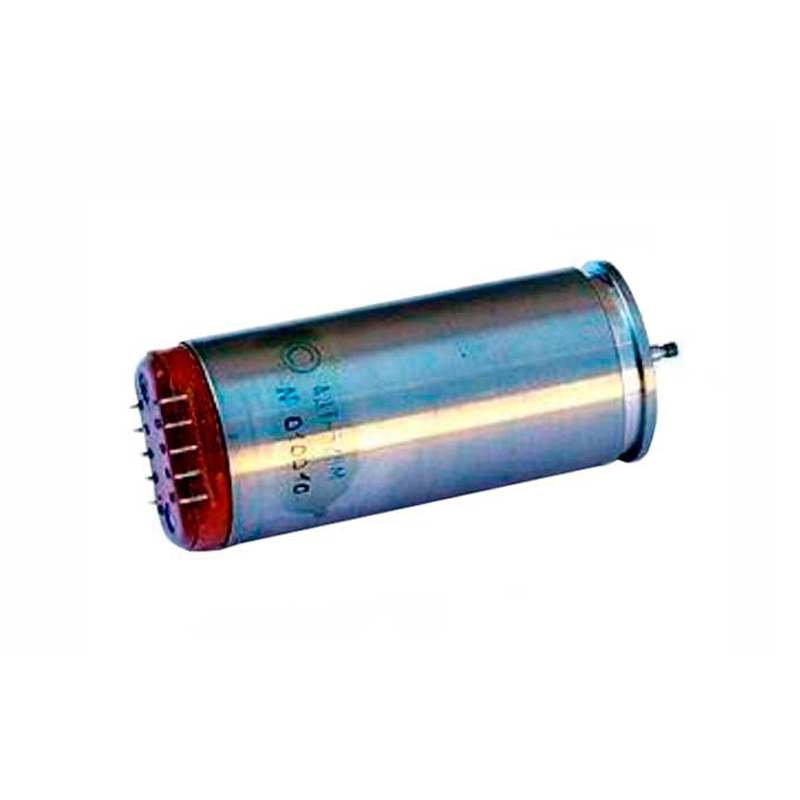

Электродвигатели АДТ-32 предназначены для систем автоматики, например, для маломощного привода в трансформаторных дистанционных передачах угла поворота с применением сельсинов и вращающихся трансформаторов. Выполнен как двухфазный асинхронный двигатель с полым безобмоточным ротором.
|
Частота |
400 Гц |
|
Напряжение возбуждения |
40 В |
|
Напряжение управления |
24, 40 В |
|
Напряжение трогания |
1 В |
|
Пусковой момент |
от 77 Гсм |
|
Номинальная мощность |
от 1,7 Вт |
|
Скорость холостого хода |
6500 об/мин |
|
Момент инерции ротора |
2,5Гсм∙с2∙10-4 |
|
Электромеханическая постоянная времени |
22 мс |
|
КПД |
21 % |
|
Тахогенератор |
|
|
Напряжение возбуждения |
40 В |
|
Входное сопротивление |
615 Ом |
|
Нелинейность выходной характеристики |
0,20 |
|
Крутизна ЭДС |
0,7 мВ/об/мин |
|
Остаточная ЭДС |
40 мВ |
|
Фаза ЭДС |
-10 град |
|
Потребляемая мощность |
2,5 Вт |
|
Диаметр корпуса |
32 мм |
|
Выходное сопротивление |
610 Ом |
|
Диаметр корпуса |
32 мм |
|
Длина с выходными концами вала |
94 мм |
|
Масса |
0,22 кг |
