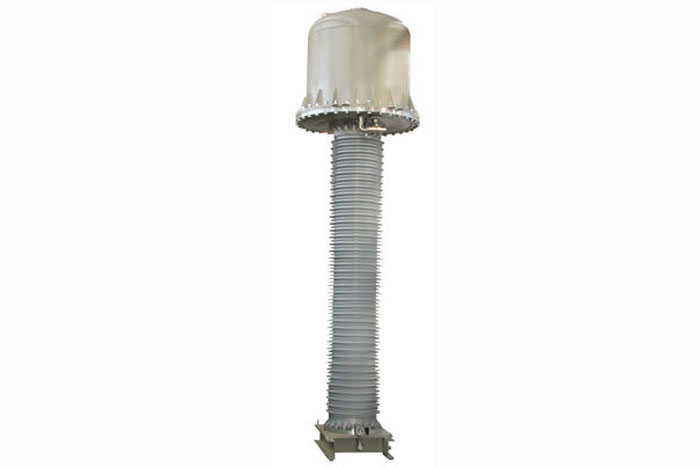

Элегазовые трансформаторы тока ТОГ

Элегазовые трансформаторы тока ТОГ предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока частотой 50 или 60 Гц.

Конструктивное исполнение

Конструкция трансформаторов предусматривает предохранительное устройство, не допускающее увеличения избыточного давления внутри трансформатора выше 7 ати. Выброс газа через предохранительное устройство направлен вверх, вне зоны обслуживающего персонала.

Наличие:
Под заказ
+7(499)346-62-92

Элегазовые трансформаторы тока ТОГ предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока частотой 50 или 60 Гц.

Конструктивное исполнение

Конструкция трансформаторов предусматривает предохранительное устройство, не допускающее увеличения избыточного давления внутри трансформатора выше 7 ати. Выброс газа через предохранительное устройство направлен вверх, вне зоны обслуживающего персонала.

Трансформаторы ТОГ имеют два токовых исполнения с внешним переключением при помощи перемычек и третье исполнение по низкой стороне в коробке вторичных выводов при помощи отпайки на измерительной обмотке.

Технические характеристики
Тип изделия Номинальный вторичный ток, А Количество вторичных обмоток
для защиты для измерений
ТОГ 123-II-II У1 1 или 5 3 или 4 1 или 2
(ТОГ 110-ІІ-II У1)
ТОГ 123–II–IV У1
(ТОГ 110-ІІ-ІV У1)
1 или 5 3 или 4 1 или 2
ТОГ 170–II–I У1
(ТОГ 150 ІІ-І У1)
1 или 5 3 или 4 1 или 2
ТОГ 245–II–I У1
(ТОГ 220 ІІ-І У1)
1 или 5 3 или 4 1 или 2
ТОГ 362–II–I У1
(ТОГ 330 ІІ-І У1)
1 4 или 5 1 или 2
ТОГ 362–II–II У1
(ТОГ 330 ІІ-ІІ У1)
1 4 или 5 1 или 2
ТОГ 525–II-I У1
(ТОГ 500 ІІ-І У1)
1 4 или 5 1 или 2
ТОГ 525–II-II У1
(ТОГ 500 ІІ-ІI У1)
1 4 или 5 1 или 2
ТОГ 765–II-I У1
(ТОГ 750 ІІ-І У1)
1 4 или 5 1 или 2
ТОГ 765–II-II У1
(ТОГ 750 ІІ-ІІ У1)
1 4 или 5 1 или 2
