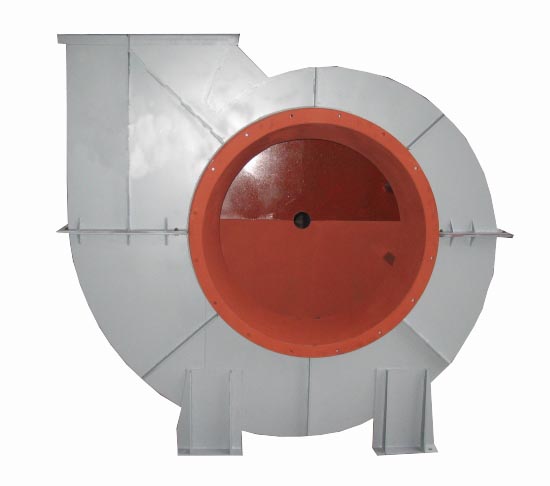

Дымососы ДН-21

Дымососы ДН-21 предназначены для отсасывания дымовых газов из топок котлов на твердом топливе паропроизводительностью 2,5-320т/ч , оборудованных эффективно действующим «сухим» золоулавливающим оборудованием, а также для отсасывания дымовых газов из топок газомазутных котлов той же паропроизводительности.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Дымососы ДН-21 предназначены для отсасывания дымовых газов из топок котлов на твердом топливе паропроизводительностью 2,5-320т/ч , оборудованных эффективно действующим «сухим» золоулавливающим оборудованием, а также для отсасывания дымовых газов из топок газомазутных котлов той же паропроизводительности.

Общие сведения

  • ДН дымосос радиальный;
  • Одностороннего всасывания;
  • Рабочее колесо сварное с назад загнутыми лопатками в количестве 16 шт;
  • Корпус спиральный поворотный;
  • Направляющие аппараты, служат для установки требуемого режима работы дымососа, могут управляться как в ручную, так и с помощью МЭО (с Мкр=630Нм).

Варианты изготовления

  • Исполнение 3-е;
  • Из углеродистой стали в стандартном исполнении;
  • Из различных марок нержавеющих сталей;
  • Тягодутьевые машины выполняются правого и левого вращения

Для различных эрозионных свойств, транспортируемого дымового газа дымососы выпускаются в следующих исполнениях:

  1. противоизносная защита обечайки улитки сменными броневыми листами и противоизносная защита лопаток рабочего колеса;
  2. без противоизносной защиты (ГМ);
  3. противоизносная защита обечайки улитки сменными броневыми листами и дополнительными противоизносными лопатками на рабочем колесе.

В зависимости от назначения дымососы ДН-21 производятся:

  1. ДН-ГМ дымососы для газомазутных котлов, предназначенных для перемещения дымовых газов и пылевоздушных смесей, не содержащих абразивных частиц;
  2. ДН-К дымососы укомплектованные современными подшипниковыми узлами на консистентной смазке импортного производства;
  3. ДН-Ф дымососы форсированные предназначены для удаления продуктов сгорания из топок стационарно расположенных паровых котлов с производительностью до 480 тонн в час и повышенным сопротивлением в дымовом тракте. Установки модификаций ДН-Ф рекомендуются в качестве замены других типов агрегатов для транспортировки сред, которые содержат склонные к налипанию на лопатки примеси.

Условия эксплуатации

Допускается применение дымососов ДН-21 в технологических установках для перемещения неагрессивных газов с запыленностью до 2 г/м3, по абразивности и склонности пыли к налипанию не отличающихся от озоленных дымовых газов; Дымосос ДН рассчитан на продолжительный режим работы в помещениях и на открытом воздухе в условиях умеренного и тропического климата (климатическое исполнение У и Т, категория размещения 1,2,3 и 4 ГОСТ 15150-69). Запуск дымососа разрешается при температуре в корпусе не ниже -30 С. Максимально допустимая температура на входе в дымосос не должна превышать 250 С.

Монтаж и обслуживание

  • Так как дымососы поставляются заказчику узлами, рекомендуется монтаж проводить с привлечением специализированной аттестованной монтажной организации;
  • Для установки тягодутьевых машин должен быть спроектирован и сооружен фундамент согласно чертежам общего вида и схемам разворотов. Перед началом монтажа необходимо ознакомится с паспортом и руководством по эксплуатации на дымосос;
  • Монтаж тягодутьевой машины должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
  • Место установки выбирается таким образом, чтобы уровни шума и вибрации, создаваемые системой газоходов на рабочих местах, не превышали требований ГОСТ 12.1.003 и ГОСТ 12.1.012;
  • Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
  • Для защиты обслуживающего персонала от воздействия высокой температуры металлоконструкции дымососа должны покрываться снаружи слоем теплоизоляции. Температура наружной поверхности тепловой изоляции не должна превышать 45 С при температуре окружающей среды 20 С. Конструкция тягодутьевых машин не рассчитана на восприятия нагрузки от масс и теплового расширения подводящих и отводящих газопроводов. Перед дымососами и за ними должны устанавливаться компенсаторы. В улитке имеется лаз и смотровой люк, обеспечивающие возможность технического осмотра проточной части дымососов при кратковременных остановках;
  • Для снятия корпуса на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
  • Для выема ротора на улитке предусматриваются съемные части.
Технические характеристики при температуре перемещаемой среды 100 С и барометрическом давлении 101300 Па
Обозначение Тип двигателя* Мощность, кВт n, об/мин Напряжение, В Производительность, м3/ч Полное давление, даПа Масса без двигателя, кг ±5% Масса с двигателем, кг ±5%**
при max КПД в рабочей зоне при max КПД в рабочей зоне
ДН-21 АИР355S10 90 600 380/660 83,2 32,8-125,6 216 250-96 5168 6698
АИР355МА10 110 600 380/660 83,2 32,8-125,6 216 250-96 5168 6808
А355SМВ8 160 750 380/660 104 41-157 338 391-150 5168 6803
А355МLА8 200 750 380/660 104 41-157 338 391-150 5168 7058
А355МLВ6 315 1000 380/660 138 54-210 598 690-268 5168 7238
ДАЗО4-400Х-6 315 1000 6000 138 54-210 598 690-268 5282 7662
ДАЗО4-400Y-6 400 1000 6000 138 54-210 598 690-268 5282 7932
ДН-21ГМ АИР355S10 90 600 380/660 83,2 32,8-125,6 216 250-96 4478 6008
АИР355МА10 110 600 380/660 83,2 32,8-125,6 216 250-96 4478 6118
А355SМВ8 160 750 380/660 104 41-157 338 391-150 4478 6113
ДН-21ГМ А355МLА8 200 750 380/660 104 41-157 338 391-150 4478 6368
А355МLВ6 315 1000 380/660 138 54-210 598 690-268 4478 6548
ДАЗО4-400Х-6 315 1000 6000 138 54-210 598 690-268 4592 6972
ДАЗО4-400Y-6 400 1000 6000 138 54-210 598 690-268 4592 7242
ДН-21К АИР355S10 90 600 380/660 83,2 32,8-125,6 216 250-96 5141 6671
АИР355МА10 110 600 380/660 83,2 32,8-125,6 216 250-96 5141 6781
А355SМВ8 160 750 380/660 104 41-157 338 391-150 5141 6776
А355МLА8 200 750 380/660 104 41-157 338 391-150 5141 7031
А355МLВ6 315 1000 380/660 138 54-210 598 690-268 5141 7211
ДАЗО4-400Х-6 315 1000 6000 138 54-210 598 690-268 5255 7635
ДАЗО4-400Y-6 400 1000 6000 138 54-210 598 690-268 5255 7905
ДН-21КГМ АИР355S10 90 600 380/660 83,2 32,8-125,6 216 250-96 4451 5981
АИР355МА10 110 600 380/660 83,2 32,8-125,6 216 250-96 4451 6091
А355SМВ8 160 750 380/660 104 41-157 338 391-150 4451 6086
А355МLА8 200 750 380/660 104 41-157 338 391-150 4451 6341
А355МLВ6 315 1000 380/660 138 54-210 598 690-268 4451 6521
ДАЗО4-400Х-6 315 1000 6000 138 54-210 598 690-268 4565 6945
ДАЗО4-400Y-6 400 1000 6000 138 54-210 598 690-268 4565 7215
ДН-21Ф А355МLВ6 315 1000 380/660 140 54-197 675 790-305 5168 7238
ДАЗО4-400Х-6 315 1000 6000 140 54-197 675 790-305 5282 7662
ДАЗО4-400Y-6 400 1000 6000 140 54-209 675 790-305 5282 7932
ДН-21ФГМ А355МLВ6 315 1000 380/660 140 54-197 675 790-305 4478 6548
ДАЗО4-400Х-6 315 1000 6000 140 54-197 675 790-305 4592 6972
ДАЗО4-400Y-6 400 1000 6000 140 54-209 675 790-305 4592 7242
ДН-21ФК А355МLВ6 315 1000 380/660 140 54-197 675 790-305 5141 7211
ДАЗО4-400Х-6 315 1000 6000 140 54-197 675 790-305 5255 7635
ДАЗО4-400Y-6 400 1000 6000 140 54-209 675 790-305 5255 7905
ДН-21ФКГМ А355МLВ6 315 1000 380/660 140 54-197 675 790-305 4451 6521
ДАЗО4-400Х-6 315 1000 6000 140 54-197 675 790-305 4565 6945
ДАЗО4-400Y-6 400 1000 6000 140 54-209 675 790-305 4565 7215



Акустические характеристики
Обозначение Частота вращения рабочего колеса, об/мин Суммарный уровень звуковой мощности, дБ Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц
63 125 250 500 1000 2000 4000 8000
ДН-21 600 124 105 109 123 115 113 105 99 89
740 118 106 108 115 110 109 105 103 97
985 125 113 115 122 118 117 113 110 105
ДН-21Ф 985 127 114 116 123 119 118 114 112 108
Технические характеристики
Обозначение Длина съемного газопровода L, мм Масса вращающихся частей, кг Момент инерции ротора, кг·м2 Площадь изоляции корпуса, м2±5%
ДН-21 1000 1258 521 23
ДН-21К 1000 1260 521 23
ДН-21ГМ 1000 1195 510 23
ДН-21КГМ 1000 1197 510 23
ДН-21Ф 1000 1270 534 23
ДН-21ФК 1000 1272 534 23
ДН-21ФГМ 1000 1207 523 23
ДН-21ФКГМ 1000 1209 523 23
Карманы всасывающие типа рихтера
№ кармана всасывающего* А, мм В, мм D, мм D1, мм H, мм H1, мм L, мм l, мм n, шт. Масса, кг
21 940 2520 1400 1500 2822 1800 1160 350 24 921
