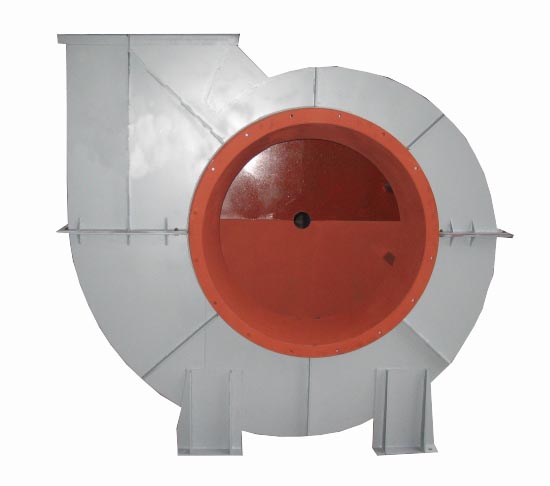

Дымососы ДН-13 НЖ

Дымососы ДН-13 НЖ предназначены для отсасывания дымовых газов из топок пылеугольных котельных агрегатов паропроизводительностью 2,5-320 т/ч, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок котельных агрегатов той же паропроизводительности.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Дымососы ДН-13 НЖ предназначены для отсасывания дымовых газов из топок пылеугольных котельных агрегатов паропроизводительностью 2,5-320 т/ч, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок котельных агрегатов той же паропроизводительности.

Условия эксплуатации

  • Температура перемещаемой среды ДН — до 200 С и кратковременно до 250 С в стандартном исполнении;
  • Дымососы предназначены для перемещения агрессивных сред, при условии, что заказанный материал проточной части не поддается износу перемещаемой средой;
  • Тягодутьевые машины применяют в технологических установках для перемещения не агрессивных газов с остаточной запыленностью удаляемого продукта не более 2 г/м3;
  • Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом), в макроклиматических районах в условиях умеренного (У) и тропического (Т) климата 2 категории размещения по ГОСТ 15150-69.

Варианты изготовления

  • Исполнение 1-е и 3-е;
  • Из углеродистой стали в стандартном исполнении;
  • Из различных марок нержавеющих сталей;
  • Во взрывозащищенном исполнении (из разнородных металлов) по ДНАОП 0.00-1.18-98;
  • Тягодутьевые машины выполняются правого и левого вращения.

Общие сведения

  • ДН — дымосос радиальный;
  • Одностороннего всасывания;
  • Рабочее колесо сварное с назад загнутые лопатки в количестве 16 шт;
  • Корпус спиральный поворотный.

Монтаж

  • Тягодутьевые машины ДН 13 НЖ поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
  • Для установки тягодутьевых машин должен быть спроектирован и сооружен фундамент согласно чертежам общего вида;
  • Монтаж тягодутьевой машины должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
  • Место установки выбирается таким образом, чтобы уровни шума и вибрации, создаваемые системой газоходов на рабочих местах, не превышали требований ГОСТ 12.1.003 и ГОСТ 12.1.012;
  • Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
  • Металлоконструкции машины должны быть покрыты снаружи слоем тепловой изоляции;
  • Конструкция тягодутьевых машин не рассчитана на восприятия нагрузки от масс и теплового расширения подводящих и отводящих газопроводов. Перед вентиляторами и за ними должны устанавливаться компенсаторы.

Демонтаж

  • Для предварительного осмотра, выяснения вибрации или поломки, на корпусе тягодутьевой машины предусмотрен люк. Сняв смотровой люк, возможно осмотреть проточную часть тягодутьевой машины, при необходимости возможен съем корпуса;
  • Для снятия корпуса на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
  • Выем ротора осуществляется через отверстие в стенке корпуса, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемным диском корпуса.
Технические характеристики при температуре перемещаемой среды 20 С и барометрическом давлении 760 мм.рт.ст
Обозначение Исполнение Мощность двигателя, кВт Синхронная частота вращения, об/мин Производительность, м3/ч Полное давление, Па Масса без двигателя, кг±5% Масса с двигателем, кг ±5%
при max КПД в рабочей зоне при max КПД в рабочей зоне
Дымосос ДН-13 НЖ (ДН95-40-13 НЖ) 1 30 1000 25,3 13,1-40,1 2525 2925-1210 926 1171
3 30 1000 25,3 13,1-40,1 2525 2925-1210 1201 1446
1 37 1000 25,3 13,1-40,1 2525 2925-1210 925 1233
3 37 1000 25,3 13,1-40,1 2525 2925-1210 1200 1508
1 90 1500 38,3 19,8-38,3 5870 6800-5870 924 1474
3 90 1500 38,3 19,8-38,3 5870 6800-5870 1199 1749
1 110 1500 38,3 19,8-60,8 5870 6800-2780 925 1580
3 110 1500 38,3 19,8-60,8 5870 6800-2780 1201 1856
Технические характеристики при температуре перемещаемой среды 20 С и барометрическом давлении 760 мм.рт.ст
Обозначение Исполнение Мощность двигателя, кВт Синхронная частота вращения, об/мин Производительность, м3/ч Полное давление, Па Масса без двигателя, кг±5% Масса с двигателем, кг ±5%
при max КПД в рабочей зоне при max КПД в рабочей зоне
Дымосос ДН-13НЖ (ДН106-39-13НЖ) 1 30 1000 27,4 9,25-27,4 2840 3290-2840 931 1176
3 30 1000 27,4 9,25-27,4 2840 3290-2840 1208 1453
1 37 1000 27,4 9,25-46 2840 3290-1530 930 1238
3 37 1000 27,4 9,25-46 2840 3290-1530 1205 1513
1 90 1500 32 14-32 7000 7600-7000 930 1480
3 90 1500 32 14-32 7000 7600-7000 1204 1754
1 110 1500 41,5 14-44 6600 7600-6200 930 1585
3 110 1500 41,5 14-44 6600 7600-6200 1208 1863
1 132 1500 41,5 14-70 6600 7600-3500 930 1835
3 132 1500 41,5 14-70 6600 7600-3500 1208 2113
Акустические характеристики
Обозначение Частота вращения рабочего колеса, об/мин Суммарный уровень звуковой мощности, дБ, не более Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц
63 125 250 500 1000 2000 4000 8000
ДН-13 НЖ 980 113,5 107,5 104,5 103,5 109 102 101 97 88
ДН 13 НЖ 1484 122,5 116,5 113,5 112,5 118 111 110 105,5 97
Технические характеристики
Обозначение Исполнение Длина съемного газопровода L (не менее), мм Масса съемных частей, кг ±5% Момент инерции колеса рабочего для 1исп./ ротора для 3исп., кг•м2 Площадь изоляции корпуса, м2±5%
Корпус Колесо рабочее для 1исп./ ходовая часть с колесом для 3исп. Станина Направляющий аппарат
ДН-13НЖ 1 600 343,5 229 268 84 44,52 10,5
3 407 362 44,97
