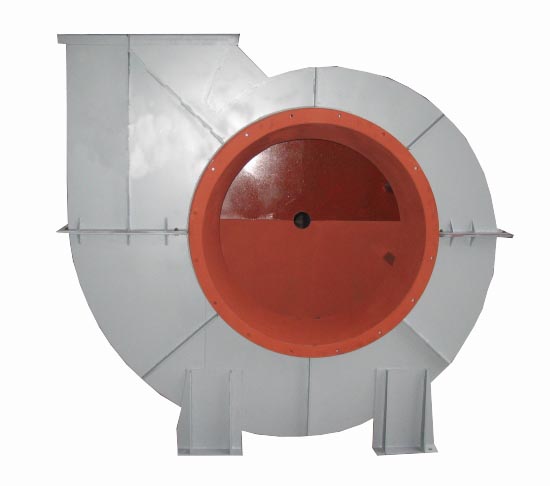

Дымосос Д-13,5НЖ

Дымосос Д-13,5 НЖ одностороннего всасывания из нержавеющей стали для отсасывания дымовых газов из топок котельных агрегатов паропроизводительностью 4-160 т/ч, оборудованных эффективно действующими системами золоулавливания.

Допускается применение дымососов в технологических установках для перемещения не агрессивных газов с запыленностью твердыми частицами до 2 г/м3.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Дымосос Д-13,5 НЖ одностороннего всасывания из нержавеющей стали для отсасывания дымовых газов из топок котельных агрегатов паропроизводительностью 4-160 т/ч, оборудованных эффективно действующими системами золоулавливания.

Допускается применение дымососов в технологических установках для перемещения не агрессивных газов с запыленностью твердыми частицами до 2 г/м3.

Дымососы Д рассчитаны на продолжительный режим работы при температуре газов на входе до 250 С в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категории размещения 1, 2, 3 и 4, ГОСТ 15150-69).

Производство дымососов Д-13,5 осуществляется из нержавеющей стали.

Принцип действия

Дымососы Д-13,5 НЖ выполняются правого и левого вращения. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.

Все дымососы одностороннего всасывания выполняются с консольным расположением рабочего колеса. В зависимости от номера дымососа с разъемными или неразъемными корпусами.

По своей конструкции дымососы Д-13,5 идентичны с вентиляторами ВД-13,5 и отличаются наличием броневого листа по образующей улитки вентилятора и накладок у лопаток рабочего колеса.

Установка дымососов одностороннего всасывания Д может производиться по одной из схем установок.

Приводом вентиляторов служат электродвигатели. Соединение вентилятора с электродвигателем осуществляется через подшипниковый узел посредством упругой втулочно-пальцевой муфты.

Технические характеристики
Параметры Д-13,5 НЖ
Диаметр рабочего колеса, мм 1350
Скорость вращения колеса, об/мин 970 730 485
Производительность, тыс.м3/ч 60 45 30
Полное давление, кгс/м2 320 170 75
Полный наибольший к.п.д. 0.7 0.7 0.7
Потребляемая мощность, кВт 114 48.5 15
