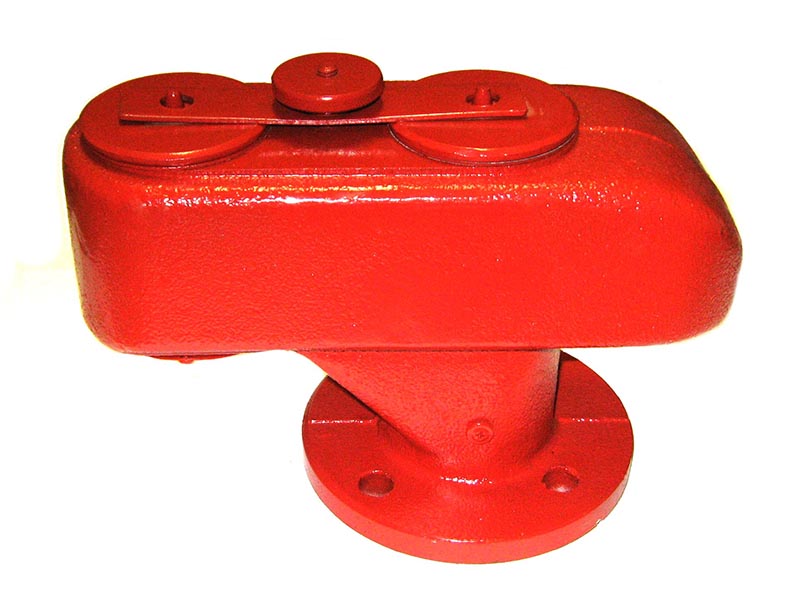

Дыхательный клапан СМДК-50, 100

Совмещенные механические дыхательные клапаны с предохранителем огневьім (кассетой) ТУ У 24607422.004-99 предназначены для регулирования давления в газовой полости резервуара, где хранятся нефть или нефтепродукты, а также для защиты от попадания искр и пламени вовнутрь резервуара.

Соединение клапан + седло выполняется двух модификаций:

  • -клапан с грузами;
  • -клапан поджат пружиной.

Клапана НСМДК-50, 100 отличаются от клапанов СМДК-50, 100 материалом седла и клапана, выполненных из фторопласта.

Обозначение клапана DN50, выполненного:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Совмещенные механические дыхательные клапаны с предохранителем огневьім (кассетой) ТУ У 24607422.004-99 предназначены для регулирования давления в газовой полости резервуара, где хранятся нефть или нефтепродукты, а также для защиты от попадания искр и пламени вовнутрь резервуара.

Соединение клапан + седло выполняется двух модификаций:

  • -клапан с грузами;
  • -клапан поджат пружиной.

Клапана НСМДК-50, 100 отличаются от клапанов СМДК-50, 100 материалом седла и клапана, выполненных из фторопласта.

Обозначение клапана DN50, выполненного:

  • корпус-алюминий, кассета-алюминий - СМДК-50АА;
  • корпус алюминий, кассета- сталь нержавеющая - СМДК-50АН.
Технические характеристики
Обозначение клапана СМДК-50АА; СМДК-50АН; СМДК-100АА; СМДК-100АН
Диаметр условного прохода 50; 50; 100; 100
Пропускная способность, м3/ч 25; 25; 25...100; 25...100
Давление срабатывания в пределах мм.вод.ст. 180...200
Вакуум срабатывания в пределах мм.вод.ст. 20...25
Габаритные размеры:
L, мм не более 290; 290; 430; 430
H, мм не более 190; 190; 300; 300
D, мм не более 140; 140; 205; 205
D1, мм не более 110; 110; 170; 170
n x d, отв. x мм 4x14; 4x14; 4x18; 4x18
Масса, кг не более 5; 6; 14; 15
