Диоды Шоттке КДШ2945АС, КДШ2945БС, КДШ2945ВС, КДШ2945АС91, КДШ2945БС91, КДШ2945ВС91

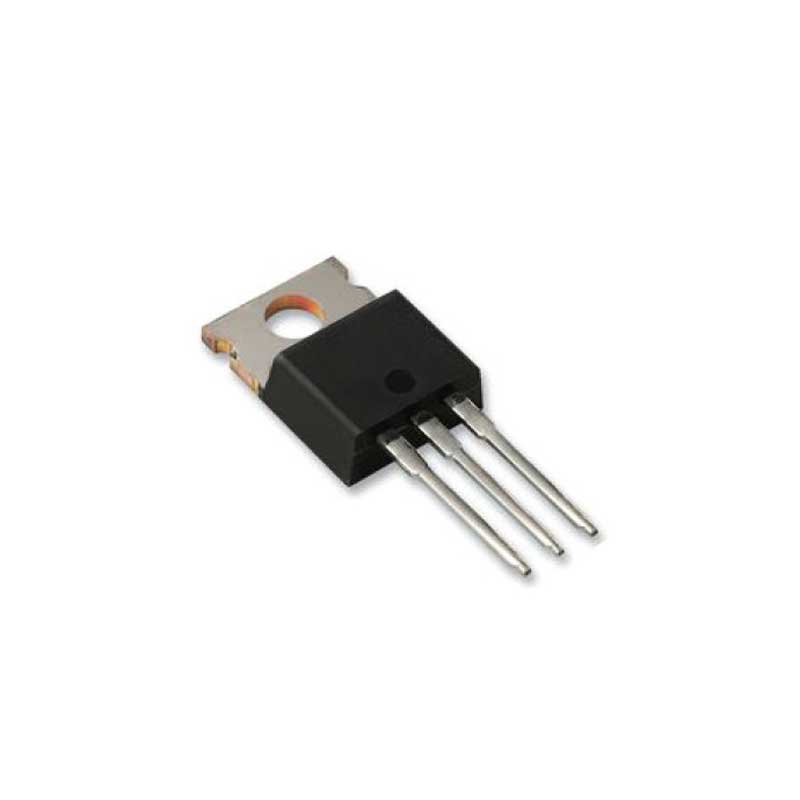

Сборки диодные КДШ2945АС, КДШ2945БС, КДШ2945ВС, КДШ2945АС91, КДШ2945БС91, КДШ2945ВС91 с общим катодом, состоящие из двух кремниевых эпитаксиально-планарных диодов с барьером Шоттки, выполненные в пластмассовых корпусах и предназначенные для использования в импульсных источниках питания, преобразователях напряжения и других схемах общего применения.

Указания по применению и эксплуатации

Указания по применению и эксплуатации – по ГОСТ 11630, ОСТ 11 336.907.0 и ОСТ 11 336.907.6 с дополнениями и уточнениями, изложенными в настоящем разделе.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Сборки диодные КДШ2945АС, КДШ2945БС, КДШ2945ВС, КДШ2945АС91, КДШ2945БС91, КДШ2945ВС91 с общим катодом, состоящие из двух кремниевых эпитаксиально-планарных диодов с барьером Шоттки, выполненные в пластмассовых корпусах и предназначенные для использования в импульсных источниках питания, преобразователях напряжения и других схемах общего применения.

Указания по применению и эксплуатации

Указания по применению и эксплуатации – по ГОСТ 11630, ОСТ 11 336.907.0 и ОСТ 11 336.907.6 с дополнениями и уточнениями, изложенными в настоящем разделе.

Основное назначение сборок – использование в импульсных источниках питания, преобразователях напряжения и других схемах общего применения.

Допускается применение сборок, изготовленных в обычном климатическом исполнении, в аппаратуре, предназначенной для эксплуатации во всех климатических условиях, при покрытии сборок непосредственно в аппаратуре лаками (в 3-4 слоя) типа УР-231 по ТУ 6-21-14, ЭП-730 по ГОСТ 20824 с последующей сушкой каждого слоя.

Монтаж

Сборки пригодны для монтажа в аппаратуре методом групповой пайки и паяльником. Режим и условия монтажа в аппаратуре – по ОСТ 11 336.907.0.

  1. расстояние от корпуса сборок в корпусе КТ-28-2 до места лужения и пайки (по длине вывода) - не менее 5 мм.
  2. температура припоя не выше 265 С.
  3. время пайки не более 4 с.
  4. время лужения не более 2 с.
  5. число допустимых перепаек выводов сборок в корпусе КТ-28-2 при проведении монтажных (сборочных операций) не более трех.
  6. перепайка сборок в корпусе КТ-90 к теплоотводу не допускается.

Допускаются другие режимы пайки при условии сохранения целостности конструкции и надежности сборок, что подтверждается проведением ресурсных испытаний потребителем.

Не допускается прикладывать к выводам вращающих усилий.

При монтаже сборок в корпусе КТ-28-2 на теплоотводящий радиатор необходимо соблюдать следующие требования:

  1. для улучшения теплового баланса установку сборок на радиатор необходимо осуществлять с помощью теплоотводящих паст;
  2. запрещается припайка теплоотводящей поверхности сборок к теплоотводу;
  3. в случае необходимости изоляции корпуса сборок от радиатора, необходимо учитывать тепловое сопротивление изолирующей прокладки или пасты;

Для сборок в корпусе КТ-28-2 расстояние от корпуса до начала изгиба вывода – не менее 5 мм. Изгиб допускается в плоскости перпендикулярной плоскости расположения выводов.

При изгибе и формовке выводов необходимо применять специальные шаблоны, а также обеспечить неподвижность выводов между местом изгиба и корпусом сборок.

Для уменьшения температурных напряжений, которые возникают в сборках в корпусе КТ-90 в процессе пайки, необходимо соблюдать ориентировочные режимы пайки.

При всех видах пайки должны выполняться следующие требования:

  1. минимально возможное время нахождения сборок в зоне пайки;
  2. равномерный нагрев всех элементов пайки;
  3. точность поддержания температурного режима пайки;
  4. использование припоя с низкой температурой плавления;
  5. припойные пасты не должны создавать перемычки между выводами и легко удаляться после пайки.
Назначение выводов
Вывод Назначение
№1 Анод
№2 Катод
№3 Анод
Электрические параметры при приемке и поставке (для одного диода)
Наименование параметра, единица измерения (режим измерения) Буквенное обозначение Норма Температура, С
КДШ2945АС, КДШ2945АС91 КДШ2945БС, КДШ2945БС91 КДШ2945ВС, КДШ2945ВС91
не более не более не более
Постоянный обратный ток диода, мА (Uобр = 100 В) (Uобр = 90 В) (Uобр = 80 В) (Uобр = 100 В) (Uобр = 90 В) (Uобр = 80 В) (Uобр = 100 В) (Uобр = 90 В) (Uобр = 80 В) Iобр

0,25

-

-

7,0

-

- 0,25

-

-

- 0,25

-

-

7,0

-

- 0,25

-

-

- 0,25

-

-

7,0

-

- 0,25

25

25

25

125

125

125

-60

-60

-60

Постоянное прямое напряжение

Uпр











0,86











0,86











0,86











25

диода, В
(tи 2 мс, Q 50, Iпр = 15 А)

  0,69 0,69 0,69 125
  1,05 1,05 1,05 -60
(tи 2 мс, Q 50, Iпр = 30 А) 1,05 1,05 1,05 25
Предельно-допустимые значения режимов эксплуатации в диапазоне температур среды
Наименование параметра (режим измерения), единица измерения Буквенное обозначение Норма
КДШ2945АС, КДШ2945АС91 КДШ2945БС, КДШ2945БС91 КДШ2945ВС, КДШ2945ВС91
Максимально допустимое повторяющееся импульсное обратное напряжение диода (tи 10 мс, f 50 Гц), В Uобр,и,п,mах 100 90 80
Максимально допустимый средний прямой ток диода * (Ткор = 125 С), А Iпр,ср, mах 15 15 15
Ток перегрузки* (tи 10 мс), А Iпрг 210 210 210
Тепловое сопротивление переход-корпус**,

С/Вт

Rqпер-кор 1,63 1,63 1,63
Максимально допустимая температура перехода, С Тпер,mах 175 175 175
* Для одного диода сборки.

** Для сборки.

Электрические параметры, изменяющиеся в течение наработки (для одного диода)
Наименование параметра, единица измерения (режим измерения) Буквенное обозначение Норма Температура, С
КДШ2945АС, КДШ2945АС91 КДШ2945БС, КДШ2945БС91 КДШ2945ВС, КДШ2945ВС91
не более не более не более
Постоянный обратный ток

Iобр









0,5









-









-









25

диода, мА
(Uобр = 100 В)
(Uобр = 90 В) - 0,5 -
(Uобр = 80 В) - - 0,5
Справочные значения основных параметров для одного диода
Наименование параметра, режим и условия измерения, единица измерения Буквенное обозначение Значение параметра
Минимальное Типовое Максимальное
Постоянный обратный ток диода Iобр

-



-



0,25

КДШ2945АС, КДШ2945АС91
(Uобр = 100 В), мА
КДШ2945БС, КДШ2945БС91 - - 0,25
(Uобр = 90 В), мА
КДШ2945ВС, КДШ2945ВС91 - - 0,25
(Uобр = 80 В), мА
Постоянное прямое напряжение диода Uпр



-





-





0,86

(Iпр = 15 А, tи 2 мс, Q 50), В
КДШ2945АС, КДШ2945АС91
КДШ2945БС, КДШ2945БС91 - - 0,86
КДШ2945ВС, КДШ2945ВС91 - - 0,86
(Iпр = 30 А, tи 2 мс, Q 50), В
КДШ2945АС, КДШ2945АС91 - - 1,05
КДШ2945БС, КДШ2945БС91 - - 1,05
КДШ2945ВС, КДШ2945ВС91 - - 1,05
Общая емкость диода (Uобр = 5 В, f = 1 МГц), пФ Сд - - 600
