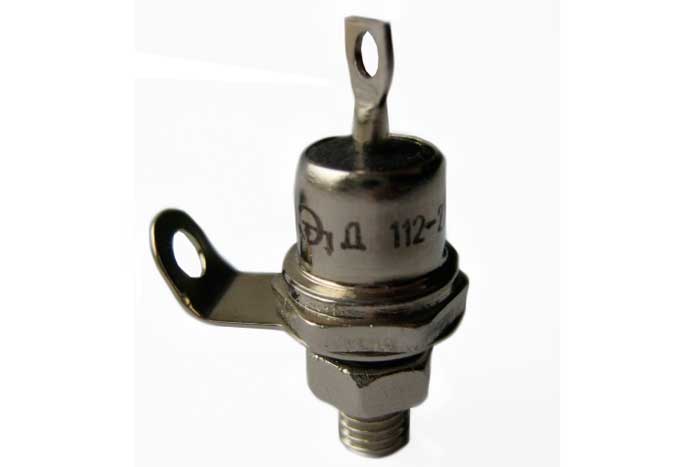

Диоды Д112

Диоды Д112 предназначены для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 1,5 кГц.

Конструктивное исполнение

Диоды выпускаются в металлостекляном корпусе с жестким выводом прямой (без знака Х) и обратной (со знаком Х) полярностей. У диодов прямой полярности анодом является основание корпуса, обратной полярности - жесткий ввод. Охлаждение - естественное, воздушное. Обозначение типономинала и полярность выводов проводятся в корпусе.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Диоды Д112 предназначены для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 1,5 кГц.

Конструктивное исполнение

Диоды выпускаются в металлостекляном корпусе с жестким выводом прямой (без знака Х) и обратной (со знаком Х) полярностей. У диодов прямой полярности анодом является основание корпуса, обратной полярности - жесткий ввод. Охлаждение - естественное, воздушное. Обозначение типономинала и полярность выводов проводятся в корпусе.

Модификации
Силовые полупроводниковые диоды Диодны обратной полярности
Д112-10 Д112-10X
Д112-16 Д112-16X
Д112-25 Д112-25X
Электрические параметры
Параметры Значение
Импульсное прямое напряжение, не более 1,35 В
Пороговое напряжение при Тп = +190 °С,не более 0,9 В
Динамическое сопротивление при Тп = +190 °С
  • Д112-10, Д112-10Х
  • Д112-16, Д112-16Х
  • Д112-25, Д112-25Х
17,5 мОм
10,5 мОм
6,1 мОм
Повторяющийся импульсный обратный ток при Гп = +190 °С
  • Д112-10, Д112-10Х
  • Д112-16, Д112-16Х
  • Д112-25, Д112-25Х
1,0 мА
1,5 мА
4,0 мА
Время обратного восстановления при tH = 500 мкс, Тп = +190 °С
  • Д112-10, Д112-10Х
  • Д112-16, Д112-16Х
  • Д112—25, Д112-25Х
5,9 мкс
6,3 мкс
6,7 мк
Заряд восстановления при и = 500 мкс, тП = +190°
  • Д112-10, Д112-10Х
  • Д112-16, Д112-16Х
  • Д112—25, Д112-25Х
63 мкКл
76 мкКл
90 мкКл
Импульсный обратный ток при и = 500 мкс, Тп = +190 °С
  • Д112-10, Д112-10Х
  • Д112-16, Д112-16Х
  • Д112—25, Д112-25Х
21 А
24 А
27 А
Тепловое сопротивление переход-корпус
  • Д112-10, Д112-10Х
  • Д112-16, Д112-16Х
  • Д112—25, Д112-25Х
3,0 °С/Вт
1,9 Т/Вт
1,5; 2,0 Т/Вт
