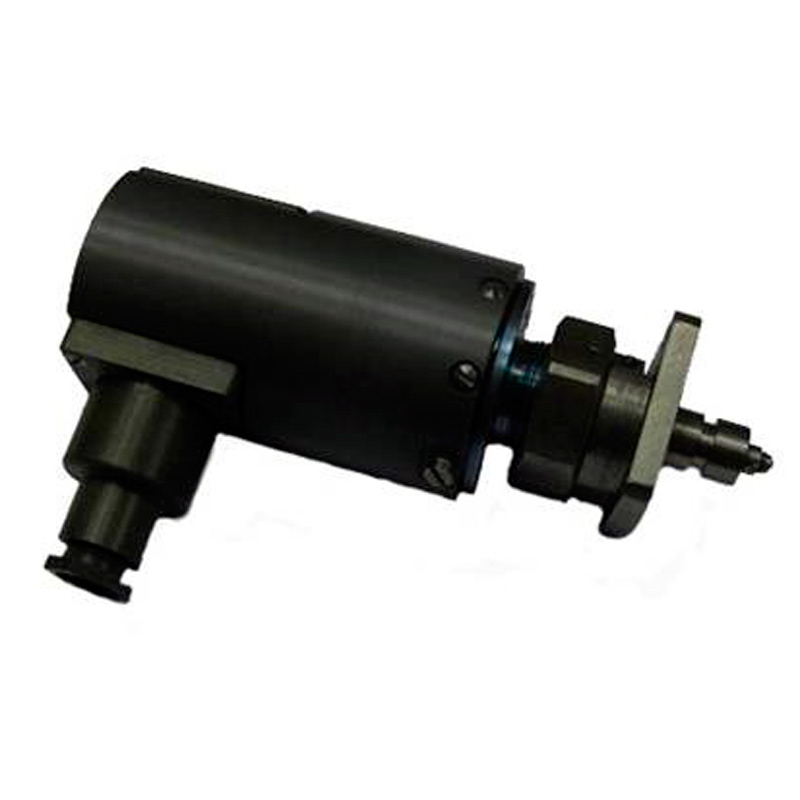

Датчик СПКМ предназначен для переключения внешних электрических цепей при достижении заданных положений исполнительными органами арматуры и механизмов, кинематически связанными со штоками сигнализаторов.
Модификация сигнализатора |
Количество контролируемых положений |
Рабочий ход штока, мм |
Усилие вдоль оси штока, Н, не более |
Оконцевание штока |
СПКМ-1 |
2 |
2±0,25 |
88,5 |
шарик ø4 мм |
СПКМ-2 |
2 |
4±0,25 |
137 |
шарик ø4 мм |
СПКМ-3а |
3 |
2±0,25 в обе стороны от исходного положения |
88,5 |
резьба М6-6g |
СПКМ-3б, СПКМ-3б1 |
3 |
то же |
то же |
свободно вращающаяся серьга |
