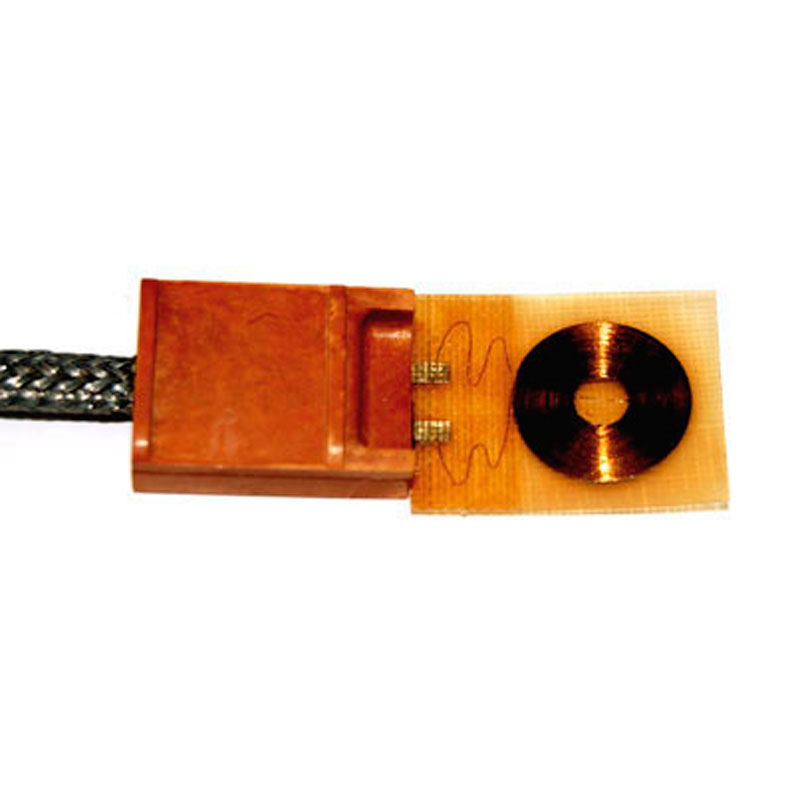

Датчик измерения температуры ТП-018

Датчик измерения температуры ТП-018 предназначен для определения температуры поверхности плоских тел.

Модификации

Данный датчик имеет 6 вариантов исполнения -

  • ТП-018-01,
  • ТП-018-02,
  • ТП-018-03,
  • ТП-018-04,
  • ТП-018-05,
  • ТП-018-06.

Конструктивное исполнение

Чувствительный элемент (ЧЭ) датчика сделан из платиновой проволоки Ш50 мкм, покрытой лаком.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Датчик измерения температуры ТП-018 предназначен для определения температуры поверхности плоских тел.

Модификации

Данный датчик имеет 6 вариантов исполнения -

  • ТП-018-01,
  • ТП-018-02,
  • ТП-018-03,
  • ТП-018-04,
  • ТП-018-05,
  • ТП-018-06.

Конструктивное исполнение

Чувствительный элемент (ЧЭ) датчика сделан из платиновой проволоки Ш50 мкм, покрытой лаком.

ЧЭ фиксируется к корпусу клеем. Выводы ЧЭ термометра привариваются к токовым выводам, которые заклеиваются в верхней части пластиной из стеклоткани. Токовые выводы свариваются с медным проводом датчика. Точки сварки жестко фиксируются в оболочке из прессовочного материала посредством клея. Фиксация термометра производится с помощью клея.

Технические характеристики
Параметры Значения
Градуировочный параметр в рабочей амплитуде температур -260оС…+300оС
Отклонение характеристики ±0,5оС
Значение термической инерции не больше 0,1 с
Сопротивление датчика при 0оС 15±0,25 Ом
Сопротивление изоляции в стандартных условиях не меньше 20 МОм
Зависимость сопротивления от температуры 0,00391 град-1

Ресурс работы датчика:

  • в амплитуде температур -150°С…+120°С с продолжительностью цикла перемены температуры не меньше 24 ч
  • в амплитуде температур -260°С…+100°С с продолжительностью цикла перемены температуры не меньше 24 ч
  • в амплитуде температур -260°С…+300° С
  • из них при предельной температуре
130000 ч
33000 ч
10 ч
2 ч
Срок хранения по гарантии 20 лет
Схема подключения 2-проводная
Тип намотки спираль
Размер кабеля 125 мм
Габаритные размеры 4x23x5 мм
Масса 8 г
