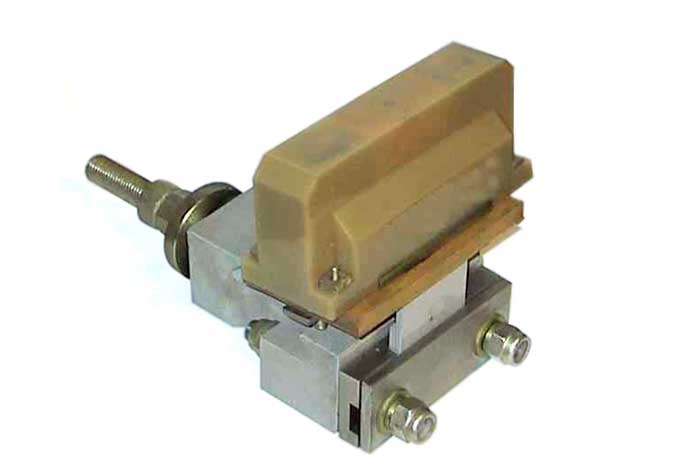

Датчик ДПД-03

Датчик ДПД-03 предназначен для:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Датчик ДПД-03 предназначен для:

  • определения положения оси симметрии колеса подвижного состава относительно датчика (для синхронизации измерительной аппаратуры).
  • подсчета количества осей подвижного состава.
  • определения параметров подвижного состава (наличие поезда на участке контроля, направление движения, скорость).
  • распознавания типа каждой подвижной единицы по измеренным межосевым расстояниям.

Область применения

Датчик широко используется в устройствах и системах железнодорожной автоматики, метрополитена - для фиксации момента прохождения центра колеса относительно центра датчика.

Технические характеристики
Параметры Значение
Напряжение питания +18±10% В
Внутренняя частота генератора
  • ДПД-03-01, ДПД-03-03
  • ДПД-03-02, ДПД-03-04
36 ± 5% кГц
40 ± 5% кГц
Время готовности к работе после подачи питания, не более, 30 с
Ток потребления, не более, 80 мА
Уровень выходного сигнала при отсутствии воздействия металлических предметов
  • ДПД-03-01, ДПД-03-02
  • ДПД-03-03, ДПД-03-04
>9 В
>18 мА
Уровень выходного сигнала при установке датчика на рельс
  • ДПД-03-01, ДПД-03-02
  • ДПД-03-03, ДПД-03-04
7…8,5 В
14…17 мА

Устройство и принцип действия

Датчики ДПД-03 имеют два сигнальных выхода, на каждом из которых при проходе колеса над датчиком генерируется сигнал в виде убывающей полуволны. Эти сигналы смещены во времени. В момент прохода оси симметрии колеса над центром датчика напряжение на обоих выходах уравнивается. В отсутствие колеса напряжение на обоих выходах постоянно и имеет максимальное значение.

Датчики крепятся к подошве рельса струбциной. Струбцина обеспечивает установку, фиксацию датчика и регулировку его положения относительно рельса в вертикальной и горизонтальной плоскостях.
