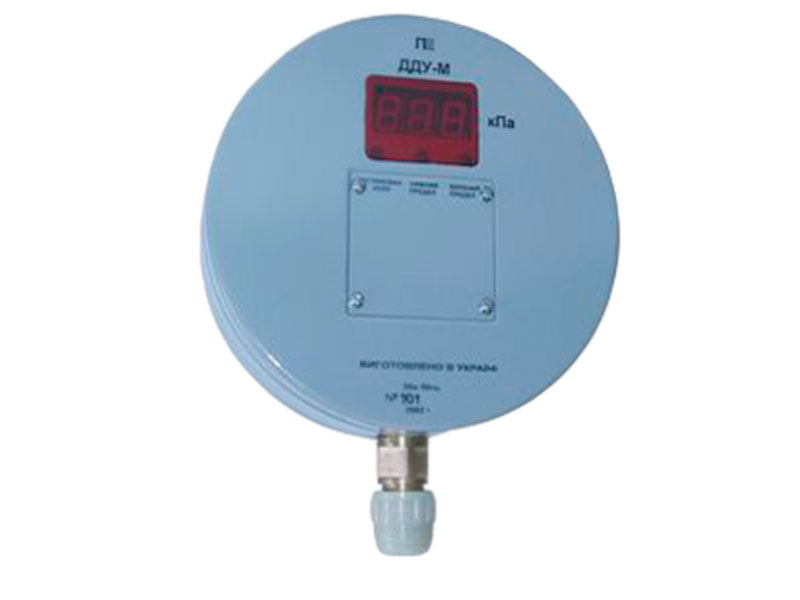

Датчик давления универсальный типа ДДУ-М (в дальнейшем "датчик") предназначен для:
Датчик давления универсальный типа ДДУ-М (в дальнейшем "датчик") предназначен для:
- преобразования входного избыточного или дифференциального давления в один из следующих стандартных выходных сигналов:
- сигнал постоянного тока (0 - 5) мА;
- сигнал постоянного тока (4 - 20) мА;
- напряжение постоянного тока (0 - 10) В;
- напряжение переменного тока, (0 - 0,5) В частотой 50 Гц;
- управления внешними электрическими цепями по двум независимым каналам;
- индикации величины входного давления;
- извлечения квадратного корня из значения входной величины при использовании датчика в устройствах учета;
- включения прямой или обратной характеристики преобразования. Датчик предназначен для использования вместо датчиков ДН, ДТ, ДНТ и им подобных. Рекомендуется использовать вместо дифманометров ДМ, преобразователей МЭД и "САПФИР" соответствующих пределов измерений.
Благодаря использованию современной элементной базы и применению микроконтроллера для обработки результатов измерений, датчик позволяет получить высокую точность преобразования, одновременно с универсальностью применений.
В зависимости от входного каждое исполнение датчика можно переключать на один из трех поддиапазонов.
| Минимальный рабочий диапазон, кПа | от 0 до 2,5 |
| Максимальный рабочий диапазон, кПа | 0 до 600 |
| Количество исполнений | 5 |
| Количество переключаемых поддиапазонов в исполнении | 3 |
| Предел допускаемой основной погрешности датчика выраженной в % от диапазона изменения выходного сигнала | не более +/- 1 |
| Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона, % | +/- 0,5 |
| Предел допускаемой основной погрешности срабатывания цепей управления внешними устройствами выраженной в % от диапазона изменения выходного сигнала | не более +/- 1 |
| Зона возврата срабатывания цепей управления внешними устройствами выражена в % от диапазона изменения выходного сигнала | не более +/- 1 |
| Число разрядов устройства отображения | 3 |
| Электропитание датчика должно осуществляться | от сети переменного тока напряжением (36 +/- 4) В частотой (50 +/- 1) Гц. |
| Потребляемая мощность при номинальном питающем напряжении, В.А | не более 10 |
| Габаритные размеры блока, мм, не более | 160 х 160 х 50 |
| Присоединительные размеры резьбового штуцера | М20 х 1,5 |
| Масса датчика, кг | не более 1,5 |
