Циклоны УЦМ-38

Циклоны УЦМ-38 предназначены для улавливания мелкодисперсной пыли в системах пневмотранспорта и аспирационных установках, например, в размольных и шелушильных отделениях мукомольных и крупяных заводов.

Циклоны могут комплектоваться улиткой на выхлопной трубе или зонтом, что зависит от расположения вентилятора. При работе циклона под давлением на нем устанавливается зонт, под разряжением — улитка.

Циклоны УЦМ-38 изготавливаются диаметром 250 – 850 мм.

Наличие:
Под заказ
+7(499)346-62-92

Циклоны УЦМ-38 предназначены для улавливания мелкодисперсной пыли в системах пневмотранспорта и аспирационных установках, например, в размольных и шелушильных отделениях мукомольных и крупяных заводов.

Циклоны могут комплектоваться улиткой на выхлопной трубе или зонтом, что зависит от расположения вентилятора. При работе циклона под давлением на нем устанавливается зонт, под разряжением — улитка.

Циклоны УЦМ-38 изготавливаются диаметром 250 – 850 мм.

Эффективность циклонов УЦМ-38

  • мелкодисперсная мучная пыль для групповых циклонов – 99 – 99,5%;
  • мучная пыль для одиночных циклонов – 98 – 99 %;

Циклоны изготавливаются как правого так и левого исполнения.
Модернизированный циклон УЦМ-38 отличается от УЦ-38 завихрителем, который выполнен в спирально-винтовой формы, что позволило увеличит производительность циклона, а также уменьшить аэродинамическое сопротивление.

Технические характеристики

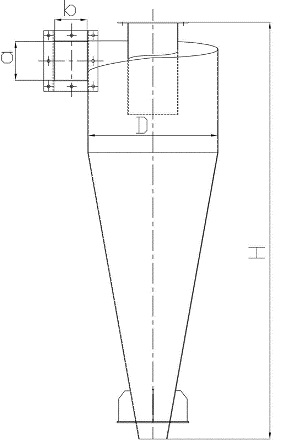

Наименование Производительность по воздуху м3/ч D, мм H, мм Масса, кг
Циклон УЦМ-38-250 170-230 250 825 13
Циклон УЦМ-38-300 240-300 300 980 17
Циклон УЦМ-38-350 340-400 350 1135 22
Циклон УЦМ-38-400 430-520 400 1290 28
Циклон УЦМ-38-450 540-650 450 1445 35
Циклон УЦМ-38-500 670-800 500 1600 41
Циклон УЦМ-38-550 820-1000 550 1755 49
Циклон УЦМ-38-600 970-1160 600 1910 56
Циклон УЦМ-38-650 1130-1360 650 2065 66
Циклон УЦМ-38-700 1320-1600 700 2220 76
Циклон УЦМ-38-750 1520-1830 750 2375 90
Циклон УЦМ-38-800 1730-2070 800 2530 105
Циклон УЦМ-38-850 1940-2330 850 2685 125
