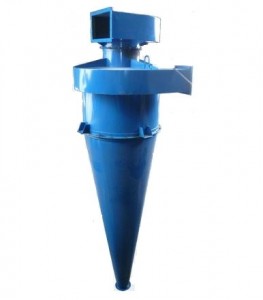

Циклоны УЦ 1500

Циклоны УЦ 1500 предназначены для очистки технологических выбросов деревообрабатывающих производств в атмосферу от не слипающихся, не волокнистых пылей, а также смесей пыли сухими опилками и стружкой.

Условия эксплуатации

Циклоны УЦ 1500 изготавливают в климатическом исполнении УХЛ при эксплуатации по категории размещения 1, 2, 3, 4 ГОСТ 15150-69, в системах аспирации производств категории Б, В, Г и Д по взрывопожаро-опасности.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Циклоны УЦ 1500 предназначены для очистки технологических выбросов деревообрабатывающих производств в атмосферу от не слипающихся, не волокнистых пылей, а также смесей пыли сухими опилками и стружкой.

Условия эксплуатации

Циклоны УЦ 1500 изготавливают в климатическом исполнении УХЛ при эксплуатации по категории размещения 1, 2, 3, 4 ГОСТ 15150-69, в системах аспирации производств категории Б, В, Г и Д по взрывопожаро-опасности.

Варианты изготовления

  • устанавливаются как на нагнетательной, так и на всасывающей стороне. При их  установке на нагнетательной стороне следует устанавливать вентиляционный зонт, на всасывающей стороне следует устанавливать улитку;
  • изготавливаются из углеродистой и нержавеющей стали;
  • подразделяются на циклоны правого и левого исполнения, у циклонов левого исполнения вращение потока в циклоне против часовой стрелки, если смотреть со стороны выхлопного патрубка;
  • изготавливаются 4 модификаций каждого калибра (диаметра корпуса).

Технические данные

  • Расход очищаемого воздуха — 790-20000 м3/ч
  • Эффективность очистки — 91-99%
  • Если в выбросах отсутствует шлифованная пыль, то эффективность 96-99%

Монтаж

  • При монтаже циклонной установки и при ее обслуживании необходимо уделять особое внимание как герметичности системы подводящих и отводящих воздуховодов, так и качеству внутренних поверхностей, соприкасающихся с очищенным воздухом;
  • При эксплуатации циклонов должны приниматься меры безопасности против ожогов о горячие поверхности аппаратов или горячей пылью, золой и газами. Для предотвращения ожогов, поверхность циклонов должна быть изолирована. Наибольшая допустимая температура поверхности изоляции не должна быть выше +45 С;
  • Циклоны УЦ 1500 устанавливаются как на нагнетательной, так и на всасывающей стороне вентилятора, что определяется конкретными условиями при разработке проектной документации на строительство.
  • Необходимо своевременно по мере заполнения бункера на 70-80% освобождать его от скопившейся пыли.

Принцип работы

В циклоне используется центробежная сила, развивающаяся при вращательно-поступательном движении воздушного или газового потока. Отделение твердых частиц от попавшего в циклон загрязненного воздуха происходит при вращательно- нисходящем движении воздушного потока, при этом пыль отбрасывается центробежной силой к стенке и по винтообразной траектории ссыпается в коническую часть циклона, а затем в пылеприемный бункер. Очищенный газ выходит из циклона наружу из верхней части циклона.

Технические характеристики
Обозначение Производительность по воздуху, м3/ч Площадь поверхности изоляции, м2±5% Масса циклона, кг ±5% Масса циклона с улиткой, кг ±5% Масса циклона с зонтом, кг ±5%
УЦ 1500 1 6050-8500 23,5 454,5 521 476
УЦ 1500 2 6050-10000 23,8 457,5 530,5 486,5
УЦ 1500 3 6050-11500 24,2 460 542 499
УЦ 1500 4 6050-13100 24,5 461,5 551,5 508,5
