Циклоны СИОТ 5 сухие

Циклоны СИОТ 5 сухие применяют для очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т.д.). Их используют для очистки аспирационного воздуха в различных отраслях промышленности: черной, цветной металлургии, химической, нефтяной и машиностроительной промышленности, энергетике, при производстве строительных материалов.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Циклоны СИОТ 5 сухие применяют для очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т.д.). Их используют для очистки аспирационного воздуха в различных отраслях промышленности: черной, цветной металлургии, химической, нефтяной и машиностроительной промышленности, энергетике, при производстве строительных материалов.

Как правило, циклоны устанавливают для очистки воздуха от известковой пыли на сахарных заводах и в крахмало-паточной промышленности т.д. Применяют для грубой и средней очистки воздуха от сухой не слипающейся не волокнистой пыли.

Циклоны СИОТ 5 нельзя применять в условиях токсичных или взрывоопасных сред.

Варианты изготовления

  • Циклоны могут комплектоваться:
  1. раскручивателем с винтовой крышкой,
  2. раскручивателем типа «плоский щит»,
  3. колпаком;
  • Пылеуловители изготавливаются из углеродистой и нержавеющей стали;

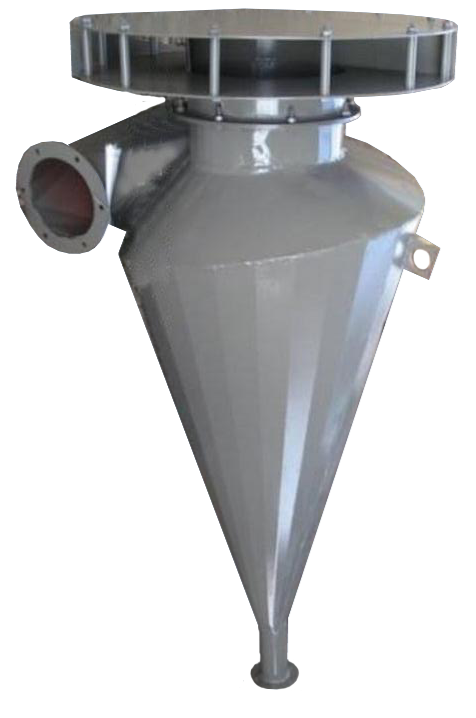

  • Циклоны подразделяются на циклоны правого и левого исполнения, у циклонов левого исполнения вращение потока в циклоне против часовой стрелки, если смотреть со стороны выхлопного патрубка ( на рисунке изображен циклон левого исполнения).
Номинальная производительность
Обозначение Условный диаметр циклона, мм Производительность по газу, м3/ч при Vц=0,95 м/с (Vвх=17,8) Масса циклонного элемента СИОТ,
кг ±5%
Масса с винтовой крышкой, кг ±5% Масса с колпаком, кг ±5% Масса с плоским щитом, кг ±5% Площадь поверхности изоляции, м2 ±5%
СИОТ 5 1670 7500 218 259 284 299 10,5
СИОТ 7 1930 10000 288 342 375 395 14

Принцип работы

Поток запыленного газа поступает в корпус циклона закрученным, вследствие чего на частицы пыли действует центробежная сила, отбрасывающая их к стенке, вдоль которой они движутся по спирали вниз в пылевой бункер. Газовый поток по мере движения сверху вниз частично меняет свое направление, поступая в осевую зону циклона. Часть газового потока снизу поворачивает вверх, частицы пыли вследствие своей инерционности этого сделать не успевают и попадают в бункер.

Степень очистки воздуха от пыли (коэффициент полезного действия) находится в приделах 70-85% и зависит от характера пыли, ее дисперсного состава, скорости входа воздуха и диаметр циклона.

С увеличением удельного веса пыли, увеличением скорости входа воздуха и уменьшением диаметра циклона степень очистки увеличивается.

Технические данные

  • Рекомендуемые скорости входа воздуха в циклон (во входном патрубке) — составляют 15 18 м/сек.
  • Степень очистки воздуха от пыли — 70-85%
  • Коэффициент местного сопротивления циклона:
    • 3,9 при установке раскручивателя с винтовой крышкой;
    • 4,1 при установке раскручивателя типа «плоский щит»;
    • 4,4 при установке раскручивателя типа «плоский щит» с выхлопной шахтой высотой 3-5 диаметра трубы;
    • 5,2 при установке выхлопной шахты с колпаком при высоте шахты более 5 диаметра трубы
  • Сопротивление (при раскручивателе с винтовой крышкой)- 54-78 мм вод.ст.
