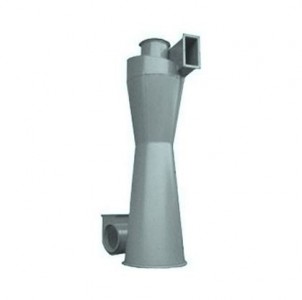

Циклоны РИСИ 3

Циклоны РИСИ 3 предназначены для очистки воздуха аспирационных систем от всех типов слипающейся и волокнистой пыли, полировальной пыли и отходов лакокрасочных покрытий при условии отсутствия конденсации паров жидкостей на внутренних поверхностях циклонах.

Циклоны применяются на масложировых предприятиях для улавливания пыли, образующейся при переработке семян хлопчатника, пыли шрота, а также в других отраслях, например для очистки воздуха от пыли, образующейся на деревоперерабатывающих предприятиях.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Циклоны РИСИ 3 предназначены для очистки воздуха аспирационных систем от всех типов слипающейся и волокнистой пыли, полировальной пыли и отходов лакокрасочных покрытий при условии отсутствия конденсации паров жидкостей на внутренних поверхностях циклонах.

Циклоны применяются на масложировых предприятиях для улавливания пыли, образующейся при переработке семян хлопчатника, пыли шрота, а также в других отраслях, например для очистки воздуха от пыли, образующейся на деревоперерабатывающих предприятиях.

Условия эксплуатации

  • Циклоны РИСИ3 изготавливаются в климатическом исполнении “УХЛ” при эксплуатации по категории размещения 1-4 ГОСТ 15150-69. Сейсмичность района не регламентируется;
  • Циклоны РИСИ могут использовании в системах аспирации производств категории Б, В, Г и Д по взрывной, взрывопожарной и пожарной опасности по СНиП 2.09.02-85.

Преимущество

Циклон РИСИ 3 в основном отличается от других циклонов с обратным конусом наличием дополнительного элемента — конуса-коагулятора, благодаря которому, очистка волокнистых веществ составляет 87-98%.

Варианты изготовления

  • Циклоны подразделяются на циклоны правого и левого исполнения, у циклонов левого исполнения вращение потока в циклоне против часовой стрелки, если смотреть со стороны выхлопного патрубка
  • Циклоны изготавливаются из углеродистой и нержавеющей стали;
  • В дополнение к циклону РИСИ-3 может входить:
    1. Улитка для удобства перехода с вертикального на горизонтальное направление движения потока очищенного воздуха и уменьшения при этом энергопотерь;
    2. Бачок для сбора и кратковременного хранения уловленной пыли;
    3. Конус для перехода от циклонов к переходным патрубкам;
    4. Переходной патрубок для соединения конуса с бачком.

Технические данные

  • Производительность 300-20000 м3/ч
  • Эффективность очистки 87-98%

Монтаж

  • При монтаже циклонной установки и ее обслуживании необходимо уделять особое внимание как герметичности системы подводящих и отводящих воздуховодов, так и качеству внутренних поверхностей, соприкасающихся с очищенным воздухом;
  • При эксплуатации циклонов должны приниматься меры безопасности против ожогов о горячие поверхности аппаратов или горячей пылью, золой и газами. Для предотвращения ожогов, поверхность циклонов должна быть изолирована. Наибольшая допустимая температура поверхности изоляции не должна быть выше +45 С;
  • Циклоны предпочтительно устанавливать перед вентилятором, а не за ним, так как при этом улучшаются условия работы вентилятора;
  • Необходимо своевременно по мере заполнения бункера на 70-80% освобождать его от скопившейся пыли.

Принцип работы

Воздушный поток поступает внутрь циклона, вращается, вызывая возникновение центробежных сил, под воздействием которых частицы пыли отбрасываются к стенкам устройства. Винтообразно циркулирующий воздух опускает частицы в конус-коагулятор, с повышенной скоростью движения воздушного потока. Пылинки, сцепляясь между собой, образуют комочки, превращаясь в коагулированную дисперсную пыль. Отсюда отходы очистки газа поступают в расширяющийся к низу конус, откуда впоследствии направляются в бункер. Очищенный газ выходит из циклона РИСИ наружу из верхнего отсека.

Технические характеристики
Обозначение Производительность по воздуху, м3/ч Диаметр, мм Площадь поверхности , м2 ±5% Объем бункера, м3±5%
Циклон РИСИ3 500 250 4,4 0,003
Габаритные и присоединительные размеры
Обозначение Размеры циклона РИСИ, мм Масса, кг ±5%
Н А B D
РИСИ 3 УКПБ 2986 247 768 400 99
Габаритные и присоединительные размеры
Обозначение Размеры циклона РИСИ, мм Масса, кг ±5%
Н L а1 b1
Циклон РИСИ 3 1250 768 184 97 44
Габаритные и присоединительные размеры улитки
Обозначение Размеры улитки циклона РИСИ, мм
Н h L d1 Масса, кг ±5%
РИСИ3 У 259 212 175 185 4
Габаритные и присоединительные размеры конуса
Обозначение Размеры конуса циклона РИСИ, мм
В С с Масса, кг ±5%
Циклон РИСИ 3 К 360 404 504 12
Габаритные и присоединительные размеры патрубка переходного
Обозначение Размеры патрубка переходного циклона РИСИ, мм
Н D D1 Масса, кг ±5%
РИСИ 3 П 360 490 460 15
Габаритные и присоединительные размеры бачка
Обозначение Размеры бачка циклона РИСИ, мм
А В d Масса, кг ±5%
Циклон РИСИ3 Б 795 630 500 23
