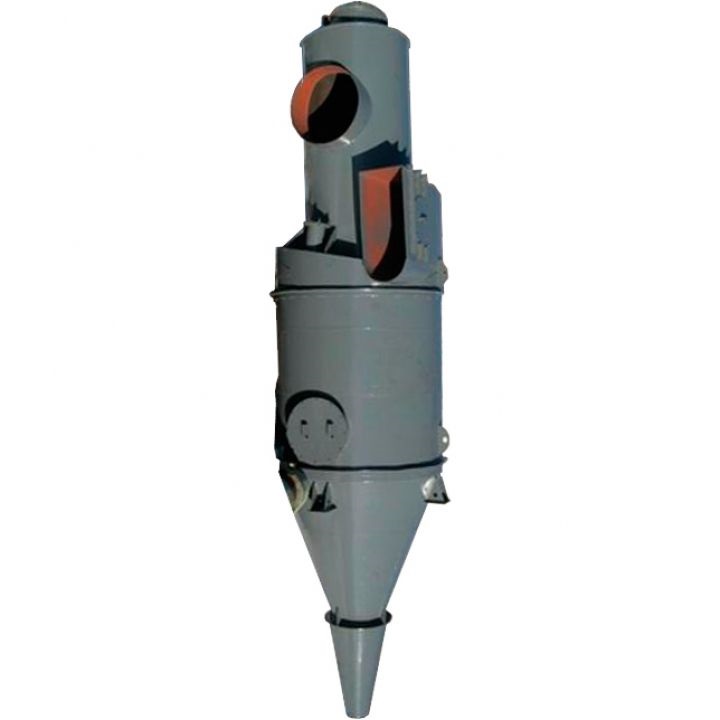

Циклоны ЦП-2

Циклоны ЦП-2 предназначены для улавливания пыли после систем сушки или размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии. Также могут быть использованы для улавливания пылей как циклоны общепромышленного типа.
Применяются на предприятиях черной и цветной металлургии, химической, нефтяной промышленности, промышленности строительных материалов, в машиностроении и энергетике.

Наличие:
Под заказ
+7(499)346-62-92

Циклоны ЦП-2 предназначены для улавливания пыли после систем сушки или размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии. Также могут быть использованы для улавливания пылей как циклоны общепромышленного типа.
Применяются на предприятиях черной и цветной металлургии, химической, нефтяной промышленности, промышленности строительных материалов, в машиностроении и энергетике.

Область применения

Циклоны ЦП-2 применяются для работы в районах с холодным, умеренным и тропическим климатом в соответствии с ГОСТ 15150-69.
Исполнение камеры очищенного газа – труба с заглушкой сверху и боковой центральной врезкой для выхода очищенного газа. На заглушке установлены предохранительные клапаны.
Бункеры для циклонов изготавливаются минимальных размеров для исключения накопления взрывоопасной пыли.

Технические данные

  • Концентрация пыли в очищенном газе – 1500 г/м3;
  • Температура очищаемого газа – не более 400 С;
  • Давление (разряжение) – 40 кПа;

Циклоны ЦП-2 изготавливаются как правого, так и левого исполнения.

Технические характеристики циклонов ЦП
Показатель Типоразмер циклона
ЦП-2-1400 ЦП-2-1600 ЦП-2-1800 ЦП-2-200 ЦП-2-2360 ЦП-2-2500 ЦП-2-2800 ЦП-2-3000 ЦП-2-3750 ЦП-2-4250
Производительность (пропускная способность) по очищаемому газу, м3/ч 17000-24000 24000-32000 32000-38000 38000-51000 51000-61000 61000-73000 73000-82000 82000-100000 140000-230000 140000-230000
Площадь сечения цилиндрической части циклона, м2 1,54 2,01 2,54 3,14 4,37 4,90 6,15 7,06 11,04 14,18
Массовая концентрация пыли в газовых выбросах на входе, г/м 1500
Давление очищаемого газа, кПа 40
Максимальная температура очищаемого газа (угольная пыль), С 250
Масса, кг 2100 2650 3350 4130 5600 7020 8980 10045 19450 24840
Основные габаритные и присоединительные размеры, мм
Типоразмер D D2 D3 B H H1 H2 H3 L L1 B h d
ЦП-2-1400 1400 910 202 1610 6129 1892 2172 1041 700 615 525 812 600
ЦП-2-1600 1600 1040 230 1810 6980 2206 2414 1184 800 680 600 928 700
ЦП-2-1800 1800 1170 259 2012 7903 2520 2723 1322 900 745 675 1044 800
ЦП-2-2000 2000 1324 288 2212 8981 2834 2830 1872 1000 800 750 1160 900
ЦП-2-2360 2360 1550 340 2572 10486 3619 326U 2190 1180 945 885 1369 1000
ЦП-2-2500 2500 1649 360 2710 11215 3401 3434 2392 1250 1000 937 1450 1100
ЦП-2-2800 2800 1844 404 3016 12092 4091 3794 2652 1400 1120 1050 1624 1200
ЦП-2-3000 3000 1920 442 3216 12955 4404 4184 2672 1500 1200 1125 1729 1300
ЦП-2-3750 3750 2468 540 4074 16075 5513 5158 3324 1870 1500 1406 2175 1700
ЦП-2-4250 4250 2798 612 4576 18095 6298 5754 3738 2120 1700 1593 2465 1900
