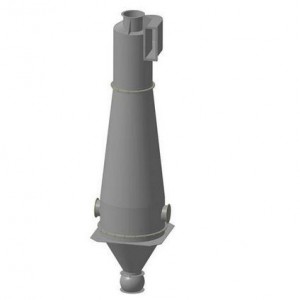

Циклоны ЦМ-500 У

Циклоны ЦМ-500 У предназначены для очистки газовоздушных выбросов:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Циклоны ЦМ-500 У предназначены для очистки газовоздушных выбросов:

  • от зернистой, волокнистой, волокнистозернистой пыли;
  • от пылей, образующихся из легких материалов в химической промышленности и склонных к коагуляции и слипанию;
  • от пыли и отходов, образующихся при обработке различных искусственных материалов малой плотности (пластмассы );
  • от пыли, отходов и измельченных материалов легкой, пищевой и полиграфической промышленности;
  • пыли и отходов, образующихся при переработке сельскохозяйственной продукции;
  • от тяжелых пылей, обладающих абразивными свойствами (в литейных цехах, на предприятиях строительной индустрии);
  • не рекомендуется применять циклоны для осаждения налипающих на стенки воздуховодов и цементирующихся пылей.

Условия эксплуатации

  • По степени очистки циклоны ЦМ-500 У относятся к 4 классу пылеуловителей по ГОСТ 22270-76( СТСЭВ 2145- 80);
  • Циклон ЦМ-500 У может применяться как в одноступенчатой установке при достаточной эффективности обеспыливания выбросов, так и в многоступенчатой в качестве первой ступени;
  • Климатическое исполнение циклонов с обратным конусом по ГОСТ 15150-69.

Преимущества

  • Циклоны ЦМ 500 У могут применятся в тех же случаях, что и циклоны ЦН-15, ЦН-11, СИОТ, УЦВ и подобные им, но превосходят их по экономичности, надежности и долговечности, а в ряде случаев и по эффективности;
  • Циклоны ЦМ 500 У слабо подвержены абразивному износу;
  • Циклоны ЦМ 500 У могут служить в 5 и более раз дольше, чем циклоны с суживающимися книзу корпусами;
  • Подсосы воздуха через неплотности в бункере до 15% производительности циклона не сказываются на снижении эффективности осаждения пыли. Кроме того, наличие неплотностей в бункере циклона ЦМ 500 У в допустимых пределах не вызывает возникновения больших подсосов, так как разрежение в бункере обычно невелико;
  • В циклоне ЦМ 500 У в отличие от циклонов других типов отсутствуют жесткие ограничения области применения, обусловленные какими-либо свойствами частиц пыли: формой, размерами, плотностью, что наделяет его свойствами универсальности.

Варианты изготовления

  • Циклоны устанавливаются:
    1. на полу помещения со сбором уловленной пыли в выдвижном ящике;
    2. на кронштейн, со сбором пыли в коническом бункере;
    3. с бункером на металлической подставке.
  • Циклоны изготавливаются из углеродистой и нержавеющей стали;
  • Циклоны изготавливаются в зависимости от рода и характера осаждаемой пыли: для сухой пыли, для сажи и талька;
  • Циклоны подразделяются на циклоны правого и левого исполнения, у циклонов левого исполнения вращение потока в циклоне против часовой стрелки, если смотреть со стороны выхлопного патрубка

Технические данные

  • Допустимая запыленность воздуха — 100г/м3
  • Температура очищаемого газа — +150 С
  • Максимальное давление — 2000Па
  • Потери давления — 500…1800Па
  • Расход очищаемого воздуха — 2200-15000м3/ч
  • Эффективность очистки — 98…99%

Монтаж

  • При монтаже циклонной установки и при ее обслуживании необходимо уделять особое внимание как герметичности системы подводящих и отводящих воздуховодов, так и качеству внутренних поверхностей, соприкасающихся с очищенным воздухом;
  • При эксплуатации циклонов должны приниматься меры безопасности против ожогов о горячие поверхности аппаратов или горячей пылью, золой и газами. Для предотвращения ожогов, поверхность циклонов должна быть изолирована. Наибольшая допустимая температура поверхности изоляции не должна быть выше +45 С;
  • Циклоны предпочтительно устанавливать перед вентилятором, а не за ним, так как при этом улучшаются условия работы вентилятора;
  • Необходимо своевременно по мере заполнения бункера на 70-80% освобождать его от скопившейся пыли.

Принцип работы

В циклоне используется центробежная сила, развивающаяся при вращательно-поступательном движении воздушного или газового потока.
Отделение твердых частиц от попавшего в циклон загрязненного воздуха происходит при вращательно- нисходящем движении воздушного потока, при этом пыль отбрасывается центробежной силой к стенке и по винтообразной траектории ссыпается в коническую часть циклона, а затем в пылеприемный бункер.
Так как одновременно вместе с пылью в бункер поступает небольшая часть воздушного потока, то при неорганизованном выходе обратно в циклон, он уносит с собой некоторое количество отделенной пыли и тем снижает эффективность пылезадержания циклона.
Для наилучшей организации отвода воздуха, поступающего в пылесборник, повышения эффективности пылезадержания и предохранение пыли от взмучивания и уноса из пылеприемного бункера, в нижней части циклона имеется коническая вставка.
В отбойном конусе циклона ЦМ-500 У предусмотрена крестообразная вставка, которая препятствует возникновению вихря, вследствие чего вынос пыли из бункера исключен.

Технические характеристики
Обозначение Производительность воздуху,м3/ч Площадь поверхности изоляции, м2±5% Объем выдвижного ящика, м3±5% Объемконического бункера, м3±5%
Циклон ЦМ-500 У 2200-3500 6,3 0,01 0,01
Габаритные и присоединительные размеры
Обозначение Н а1 b1 Масса циклона с улиткой, кг ±5%
ЦМ-500 У 4153 438 170 250
Габаритные и присоединительные размеры с выдвижныи ящиком
Обозначение Размеры циклона с выдвижным ящиком, мм
Н А Масса,
кг ±5%
Циклон Я ЦМ 500 У 4012 1270 357
Габаритные и присоединительные размеры на кронштейне со сбором пыли в конические бункер
Обозначение Размеры циклона на кронштейне, мм
L h В Масса, кг ±5%
Циклон К ЦМ500 У 4372 800 1140 293
Габаритные и присоединительные размеры с бункером на металлической подставке со сбором пыли в коническом бункере
Обозначение Размеры циклона на подставке, мм
C а b Масса,
кг ±5%
Циклон П ЦМ-500У 5451 1833 1039 407
