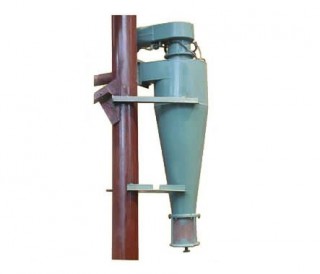

Циклон ЦР-325

Циклон ЦР-325 предназначены для улавливания пыли средней крупности в системах пневмотранспорта и в аспирационных установках зерноочистительных отделений мельниц;

Циклоны-разгрузители могут с достаточной эффективностью применяться для очистки воздуха от стружки и опилок в системах пневмотранспорта на деревообрабатывающих предприятиях, где не требуются циклоны большой производительности, а также на зерноперерабатывающих предприятиях, где требуется без существенных энергозатрат произвести очистку воздуха от крупных фракций при транспортировке и погрузке продукции.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Циклон ЦР-325 предназначены для улавливания пыли средней крупности в системах пневмотранспорта и в аспирационных установках зерноочистительных отделений мельниц;

Циклоны-разгрузители могут с достаточной эффективностью применяться для очистки воздуха от стружки и опилок в системах пневмотранспорта на деревообрабатывающих предприятиях, где не требуются циклоны большой производительности, а также на зерноперерабатывающих предприятиях, где требуется без существенных энергозатрат произвести очистку воздуха от крупных фракций при транспортировке и погрузке продукции.

Основное преимущество циклона-разгрузителя ЦР325 — это низкий уровень сопротивления, всего 700-900 Па, благодаря чему возможно использовать вентилятор с электродвигателем меньшей мощности. Данный агрегат считается очень экономичным и эффективным.

Варианты изготовления

  • Циклоны подразделяются на циклоны правого и левого исполнения, у циклонов левого исполнения вращение потока в циклоне против часовой стрелки, если смотреть со стороны выхлопного патрубка
  • Циклоны изготавливаются из углеродистой и нержавеющей стали.

Технические данные

  • Скорость входа потока — 14-18 м/с
  • Уровень сопротивления — 700-900 Па
  • Производительность — до 1900 м3/ч
  • Коэффициент гидравлического сопротивления — 4,5D (диаметр циклона, м)
  • Эффективность очистки — 90%

Монтаж

  • При монтаже циклонной установки и ее обслуживании необходимо уделять особое внимание как герметичности системы подводящих и отводящих воздуховодов, так и качеству внутренних поверхностей, соприкасающихся с очищенным воздухом;
  • При эксплуатации циклонов должны приниматься меры безопасности против ожогов о горячие поверхности аппаратов или горячей пылью, золой и газами. Для предотвращения ожогов, поверхность циклонов должна быть изолирована. Наибольшая допустимая температура поверхности изоляции не должна быть выше +45 С;
  • Циклоны предпочтительно устанавливают перед вентилятором, а не за ним, так как при этом улучшаются условия работы вентилятора;Необходимо своевременно по мере заполнения бункера на 70-80% освобождать его от скопившейся пыли.

Принцип работы

Воздушный поток через входной патрубок поступает внутрь циклона, вращается, вызывая возникновение центробежных сил, под воздействием которых частицы пыли отбрасываются к стенкам устройства. Винтообразно циркулирующий воздух опускает частицы в выгрузочный конус. Очищенный газ выходит из циклона наружу из верхнего части циклона.

Технические характеристики
Обозначение Диаметр, мм Производительность, м3/ч Площадь поверхности изоляции, м2±5% Масса циклона, кг ±5%
Циклон ЦР-325 325 550-660 1,59 22
Габаритные и присоединительные размеры
Обозначение Размеры циклона ЦР, мм
Н а1 b1 А B
Циклон ЦР325 1410 225 100 404 384
