Быстродействующая прецизионная платформа DAS 72.1

Быстродействующая прецизионная платформа DAS 72.1 ориентирована, в первую очередь, для работы в системах контроля и управления процессами взвешивания, в том числе динамических быстропеременных.

Платформа DAS 72.1 способна выполнять функцию как независимого законченного устройства (вторичного прибора), так и базовой электронной платы, предназначенной для дальнейшего «наращивания». Например, добавив алгоритм корнеизвлечения/интегрирования, пользователь сможет реализовать идею весового контроллера для интегрирующих/ суммирующих механизмов непрерывного/дискретного действия.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Быстродействующая прецизионная платформа DAS 72.1 ориентирована, в первую очередь, для работы в системах контроля и управления процессами взвешивания, в том числе динамических быстропеременных.

Платформа DAS 72.1 способна выполнять функцию как независимого законченного устройства (вторичного прибора), так и базовой электронной платы, предназначенной для дальнейшего «наращивания». Например, добавив алгоритм корнеизвлечения/интегрирования, пользователь сможет реализовать идею весового контроллера для интегрирующих/ суммирующих механизмов непрерывного/дискретного действия.

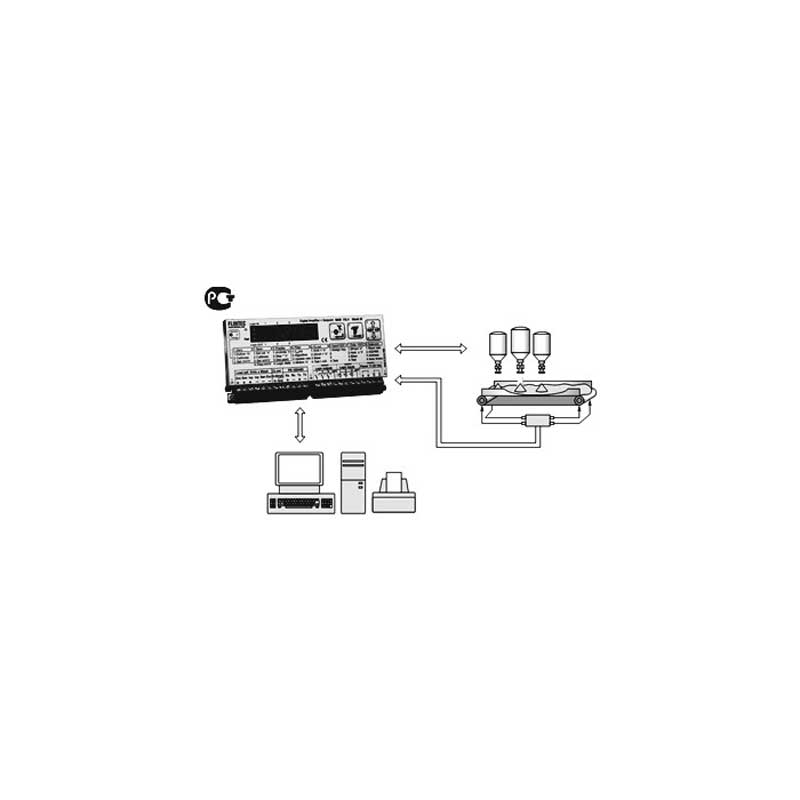

Платформа DAS 72.1 обладает широкими возможностями связи и управления внешними устройствами, а наличие ПО позволяет проводить глубокую настройку и калибровку непосредственно с ПК, в том числе дистанционно и в сетевом режиме.

Преимущества

  • схема соединения с тензодатчиками 4-/6-проводная;
  • максимальная длина линии связи 300 м;
  • работа с тензодатчиками сопротивлением 300, 700, 1000 Ом и других номиналов;
  • скорость измерения макс. 600 изм./сек (регулируется);
  • аналоговая и цифровая фильтрация результатов измерения;
  • входные/выходные управляющие сигналы;
  • возможность электронной калибровки (мВ/В);
  • встроенные дисплей и клавиатура.
Технические характеристики
Скорость преобразования
Разрешение внутреннее: 1/260000; внешнее: 1/99999
Измерительный диапазон ±3,2 мВ/В
Чувствительность >= 0,05 мкВ/деление
Нелинейность
Цифровой фильтр FIR 2,5...19,7 Гц или IIR 0,25...18 Гц (программируется)
Питание тензодатчиков 5 В DC, от DAS 72.1
Общее сопротивление тензомоста 80...2000 Ом (при параллельном подключении тензодатчиков)
Количество тензодатчиков, макс. 4х350 Ом, 8х700 Ом, 12х1000 Ом
Схема соединения 4-, 6-проводная
Длина линии связи макс. 300 м
Управляющие входные сигналы (от внешнего устройства) 3 шт., оптоизолированные, нагрузочная способность 3,5 мА/ 10...30 В DC
Аналоговые (опция) токовый 0/4...20 мА, по напряжению 0...10 В
Цифровые RS422/485, опция: Profibus, CAN-Bus, Ethernet
Дискретные 3 шт., программируемые, оптоизолированные, нагруз. спос-ть 1 А/ 45 В DC/AC
Дисплей 5-разрядный, светодиодный, высота цифр 10 мм
Статусные символы нетто, ноль, активность входов/выходов и др.
Клавиатура 4-кнопочная, многофункциональная
DAS 72.1 0...27 В / 0,3 A DC, гальванически изолированное
Температура -10...+50 градусов (рабочая), -20...+60 градусов (хранения)
Класс защиты стандарт IP40, опционально IP65 (спец. корпус)
Монтажно-габаритные размеры (ДхВхШ), мм 135х66х19
Монтаж бескорпусной: DIN-рейка
Масса прибора ~180 г

Дополнительная информация

  • схема соединения с тензодатчиками 4-/6-проводная;
  • максимальная длина линии связи 300 м;
  • работа с тензодатчиками сопротивлением 300, 700, 1000 Ом и других номиналов;
  • скорость измерения макс. 600 изм./сек (регулируется);
  • аналоговая и цифровая фильтрация результатов измерения;
  • входные/выходные управляющие сигналы;
  • возможность электронной калибровки (мВ/В);
  • встроенные дисплей и клавиатура;
  • Корпус IP65
  • Шлюзы: Profibus, CAN-bus, Ethernet
