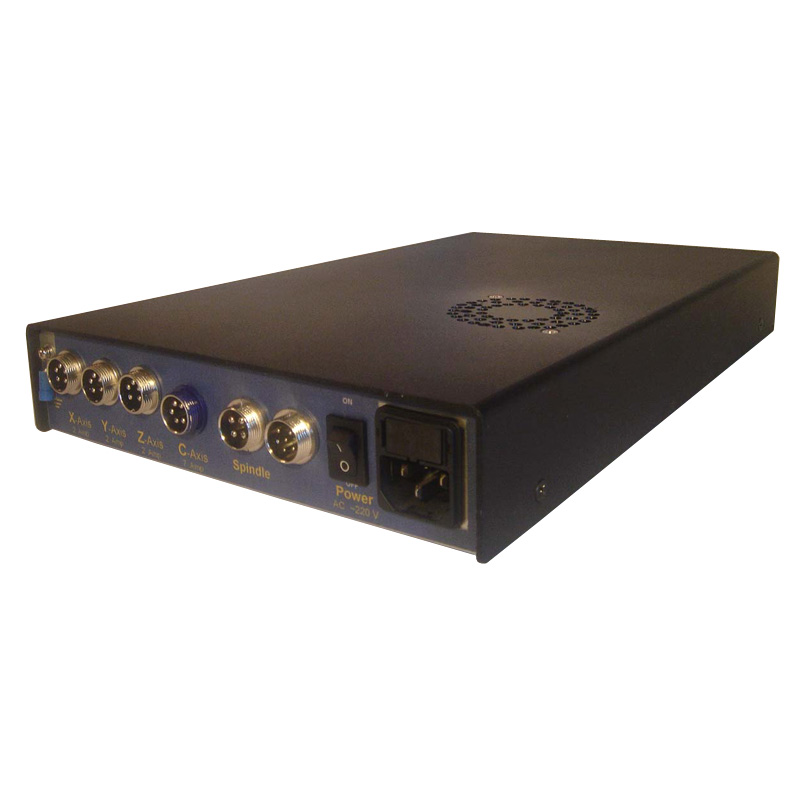

Блок управления Buratin4

Блок управления Buratin4 предназначен для установки как на самодельные гравировально-фрезерные станки, плазменные раскройщики листового металла, так и для модернизации до ЧПУ существующего парка токарных, фрезерных, эрозионных и сверлильных станков.

Основным преимуществом BURATIN 4 является возможность в течении нескольких часов произвести замену морально устаревших шкафов ЧПУ и возможность применения, существующего бесплатного/коммерческого программного обеспечения. Вся работа сводится к подключению шаговых двигателей, шпинделя, концевых выключателей и персонального компьютера.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92
Технические характеристики

Совместимость с

MACH3, KCAM4, EMC2, TurboCNC и т.д.

Тип драйверов

биополярный (управление биополярными ШД, униполярными ШД в биополярном режиме, универсальными ШД в биополярном режиме)

Канал управления ШД

4 оси (X, Y, Z, C) +2 реле 20А

Ток управления ШД

KRD4201i

2,2,2,7 А (3 канала * 2А (3.5А Макс); 1 канал * 7А)

KRD4202i

3,3,3,7 А (3 канала * 3А (3.5А Макс); 1 канал * 7А)

KRD4203i

3,3,3,10 А (3 канала * 3А (3.5А Макс); 1 канал * 10А)

KRD4204i

1.2,1.2,1.2,1.2 А (4 канала * 1,2А ( 3.5А Макс))

KRD4205i

2,2,2,2, А (4 канала * 2,0А (3.5А Макс))

KRD4206i

3,3,3,3 А (4 канала * 3,0А (3.5А Макс))

KRD4207i-Sprinter

3,3,3,3 А (4 канала * 3,0А (3.5А Макс))

Режимы микрошага

1, ½, 1/8, 1/16

Регулировка тока ШД

25%, 50%, 75%, 100% от 3,5А

Принцип стабилизации тока

ШИМ (широтно-импульсная модуляция)

Защита

от перегрузки, защита от перегрева

Гальваническая развязка

500 В (от компьютера)

Интерфейс к ПК

LPT DB24

Интерфейс к пульту ручного управления

DB15

Интерфейс к концевым выключателям

5 каналов

Управляемое реле

2 канала (до 20А)

Габаритные размеры

215х355х50 мм

Масса

3 кг
