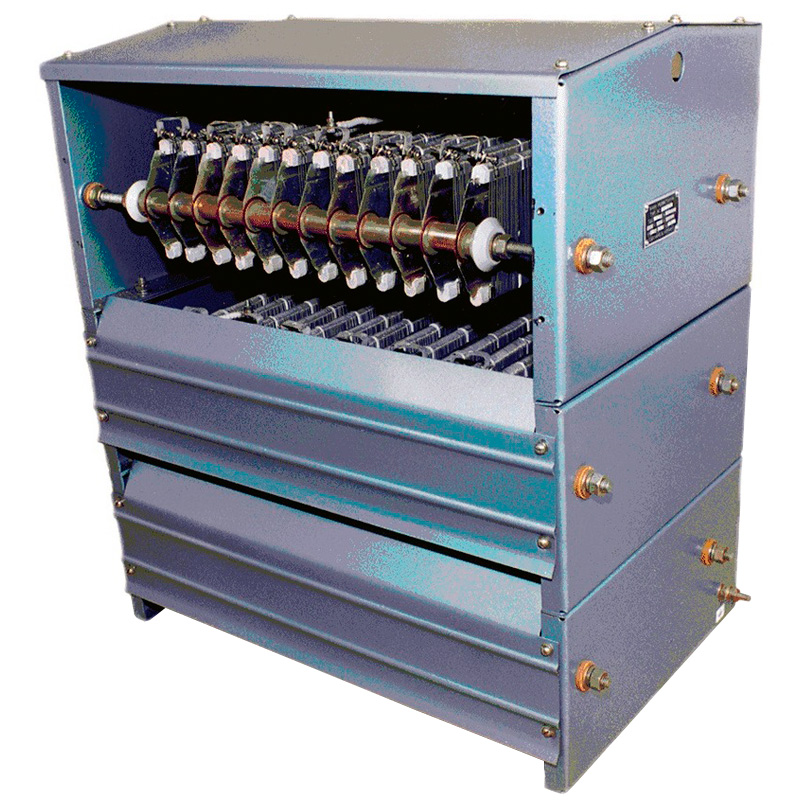

Блок резисторов ЯС-101 предназначен для эксплуатации в силовых электрических цепях и в цепях управления переменного тока частоты 50 и 60 Гц, напряжением 660В и постоянного тока напряжением до 440В в качестве добавочных, балластных, нагревательных, нагрузочных, пусковых, разрядных, регулирующих, тормозных блоков резисторов.
Типоисполнение блока резисторов |
Максимальное количество резисторов, шт |
Количество выводов, шт |
Масса, кг |
|
ЭС 3 |
ЭС 10 |
|||
ЯС 101/1У3 |
7 |
- |
12 |
16 |
ЯС 101/2У3 |
11 |
- |
24 |
22 |
ЯС 101/2АУ3 |
11 |
- |
24 |
23 |
ЯС 101/3У3 |
13 |
- |
28 |
25 |
ЯС 101/4У3 |
16 |
- |
32 |
28 |
ЯС 101/1У3 |
7 |
- |
12 |
16 |
ЯС 101/2У3 |
11 |
- |
24 |
22 |
ЯС 101/2АУ3 |
11 |
- |
24 |
23 |
ЯС 101/3У3 |
13 |
- |
28 |
25 |
ЯС 101/4У3 |
16 |
- |
32 |
28 |
ЯС 101/1Т3 |
7 |
- |
12 |
16 |
ЯС 101/2Т3 |
11 |
- |
24 |
22 |
ЯС 101/2АТ3 |
11 |
- |
24 |
23 |
ЯС 101/3Т3 |
13 |
- |
28 |
25 |
ЯС 101/4Т3 |
16 |
- |
32 |
28 |
