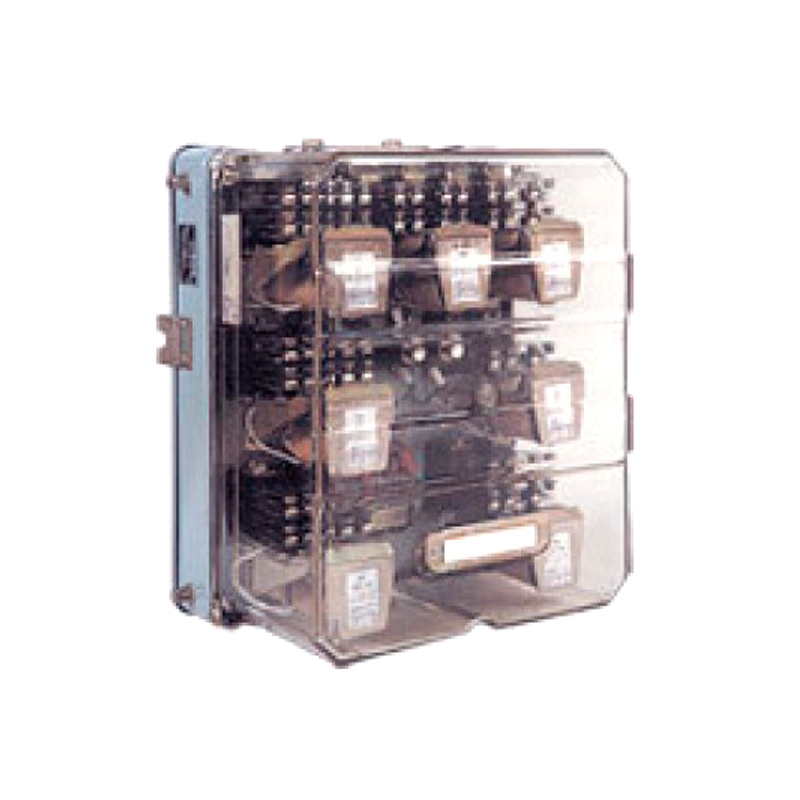

Блок релейный MI предназначен для размещения реле, трансформаторов, конденсаторов и других изделий, входящих в блочную систему электрической централизации. Изоляция релейных блоков выдерживает без пробоя испытательное напряжение 2000 В (для блока МПУ-69 — 1500 В) переменного тока частотой 50 Гц, приложенное между всеми токоведущими частями и корпусом блока, при мощности установки не менее 0,5 кВ•А.
Сопротивление изоляции между токоведущими частями блока и корпусом |
100 МОм |
Изоляция релейных блоков выдерживает без пробоя испытательное напряжение |
2000 В |
Габаритные размеры |
275х342х225 мм |
Масса |
13,7 кг |
